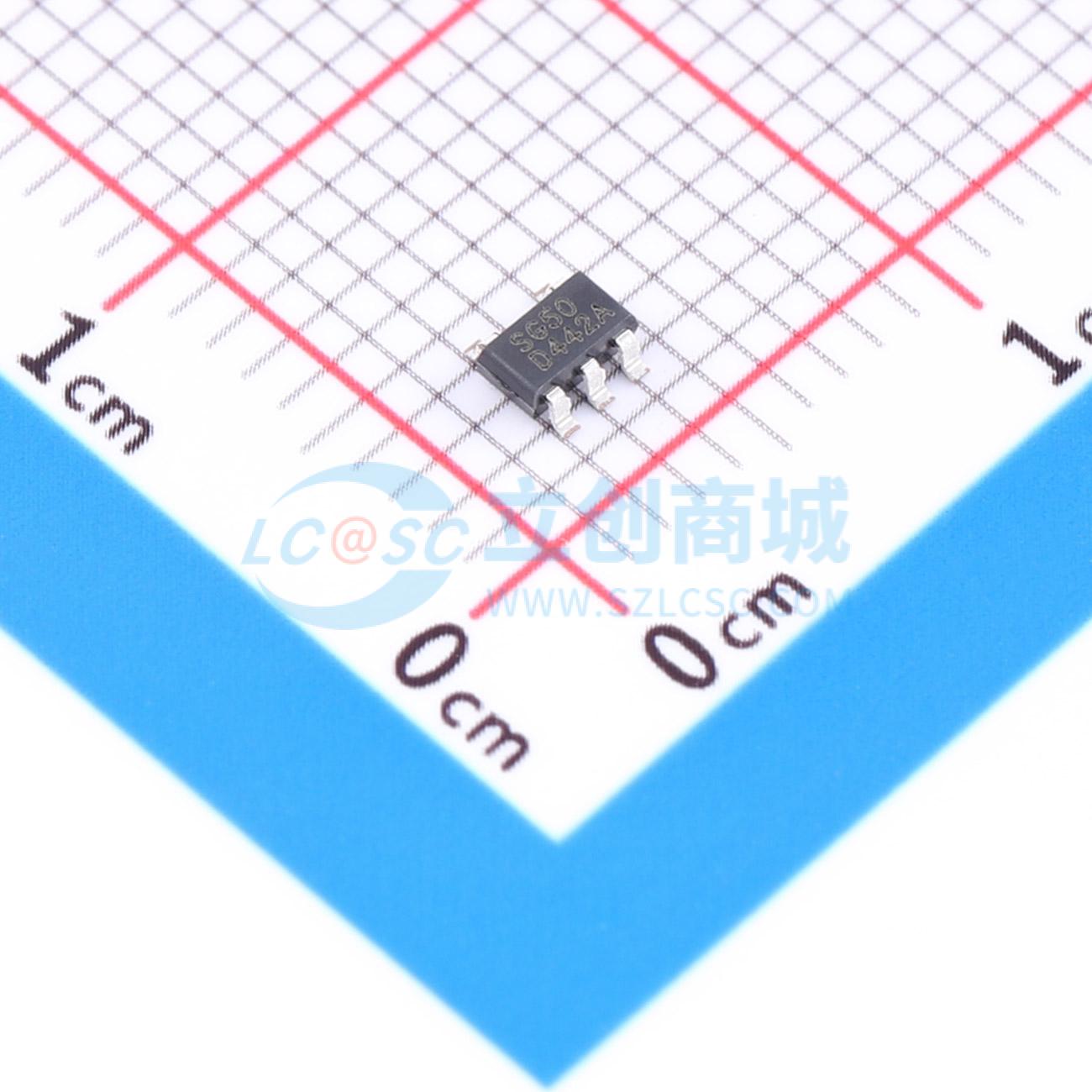

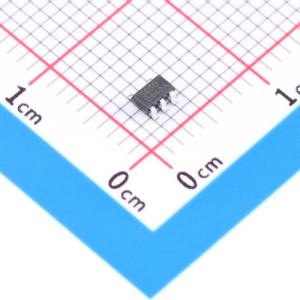

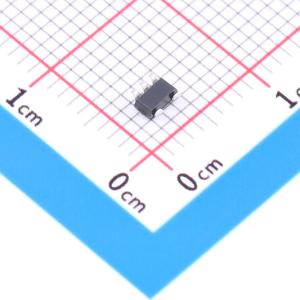

温馨提醒：图片仅供参考，商品以实物为准

RS3009-5.0XF5-G

5V 100mA 60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高电压、低压差 (LDO) 稳压器，能够产生 100 mA 输出电流。输入电压范围为 4.5V 至 60V，适用于 12V 至 48V 电源轨和高压电池组。在关机时，低欠压锁定 (UVLO) 为 3.7V，适用于汽车应用中的冷启动条件。有两种标准固定输出电压版本：3.3V 和 5.0V。稳压器输出在 2.2μF 陶瓷电容下保持稳定。该器件通过电流折返功能防止短路事件，并通过热关断保护防止过热。关机时，静态电流降至 2.5μA (VIN = 60V)，可降低整体功耗。该器件在提供最大输出电流 100mA 时，典型接地电流为 120μA。
品牌名称: RUNIC(润石)
商品型号: RS3009-5.0XF5-G
商品编号: C42459563
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	静态电流(Iq)	32uA
	噪声	400uVrms
	功能特性	使能控制；输入欠压保护；过流保护；短路保护；输出放电；热关断
	工作温度	-40℃~+150℃
	输出类型	固定
	输出通道数	1

商品概述

RS3009 器件是高压、低压差稳压器，能够提供 100 mA 的输出电流。4.5V 至 60V 的输入电压范围使其适用于 12V 至 48V 电源轨以及高压电池组。3.7V 的低欠压锁定关断阈值使其足以应对汽车应用中的冷启动条件。该器件提供两种标准固定输出电压版本：3.3V 和 5.0V。稳压器输出在配备 2.2 μF 陶瓷电容时保持稳定。器件通过折返电流功能防止短路事件，并通过热关断保护防止过热。在关断状态下，静态电流降至 2.5 μA，从而降低整体功耗。器件的典型地电流为 120 μA，同时可提供 100 mA 的最大输出电流。

商品特性

输入电压范围：4.5 V 至 60 V
瞬态电压高达 70 V
输出电压范围：固定选项：3.3 V 和 5.0 V
低静态电流：典型值 32 µA
高电源抑制比：100 Hz 时为 70 dB
负载电流高达 100mA
低压差电压
低温漂系数
短路保护：典型值 15mA
输出电压精度：±1%
SOT23-3、SOT23-5 和 SOT-223 封装

应用领域

智能电力网络设备
便携式电动工具
电池管理系统
电机控制系统
工业控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	60V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	70dB@(100Hz)
	压差	240mV@(100mA)
