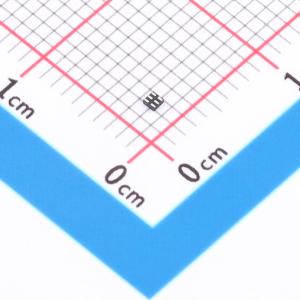

温馨提醒：图片仅供参考，商品以实物为准
RS1G08XUTDN6
单2输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于 1.65V 至 5.5V VCC 操作。执行布尔函数 Y = A • B 或 Y = A(overline) + B(overline)（正逻辑）。该器件针对使用 Ioff 的部分掉电应用进行了全面规定。Ioff 电路可禁用输出，防止器件掉电时通过器件产生破坏性电流回流。有绿色 SOT23-5、SC70-5 和 XDFN1X1-6 封装。工作环境温度范围为 -40℃ 至 125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G08XUTDN6
- 商品编号
- C42459502
- 商品封装
- XDFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 400mV；300mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；450mV；550mV | |
| 传播延迟(tpd) | 5.4ns@3.3V,50pF；4.3ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
RS1G08单路2输入正与门专为1.65V至5.5V的VCC工作电压而设计。该器件执行布尔函数Y = A · B。该器件通过Ioff电路完全适用于部分断电应用。Ioff电路会在器件断电时禁用其输出，防止有害的电流回流。RS1G08提供绿色SOT23-5、SC70-5和XDFN1X1-6封装，工作环境温度范围为-40°C至125°C。
商品特性
- 工作电压范围：1.65V至5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40°C至125°C
- 输入电压容限高达5.5V
- 高输出驱动能力：在VCC = 3.0V时达±24mA
- 微型封装：SOT23-5, SC70-5, XDFN1X1-6
应用领域
- 有源噪声消除
- 条形码扫描仪
- 血压监测仪
- CPAP机器
- 指纹识别
