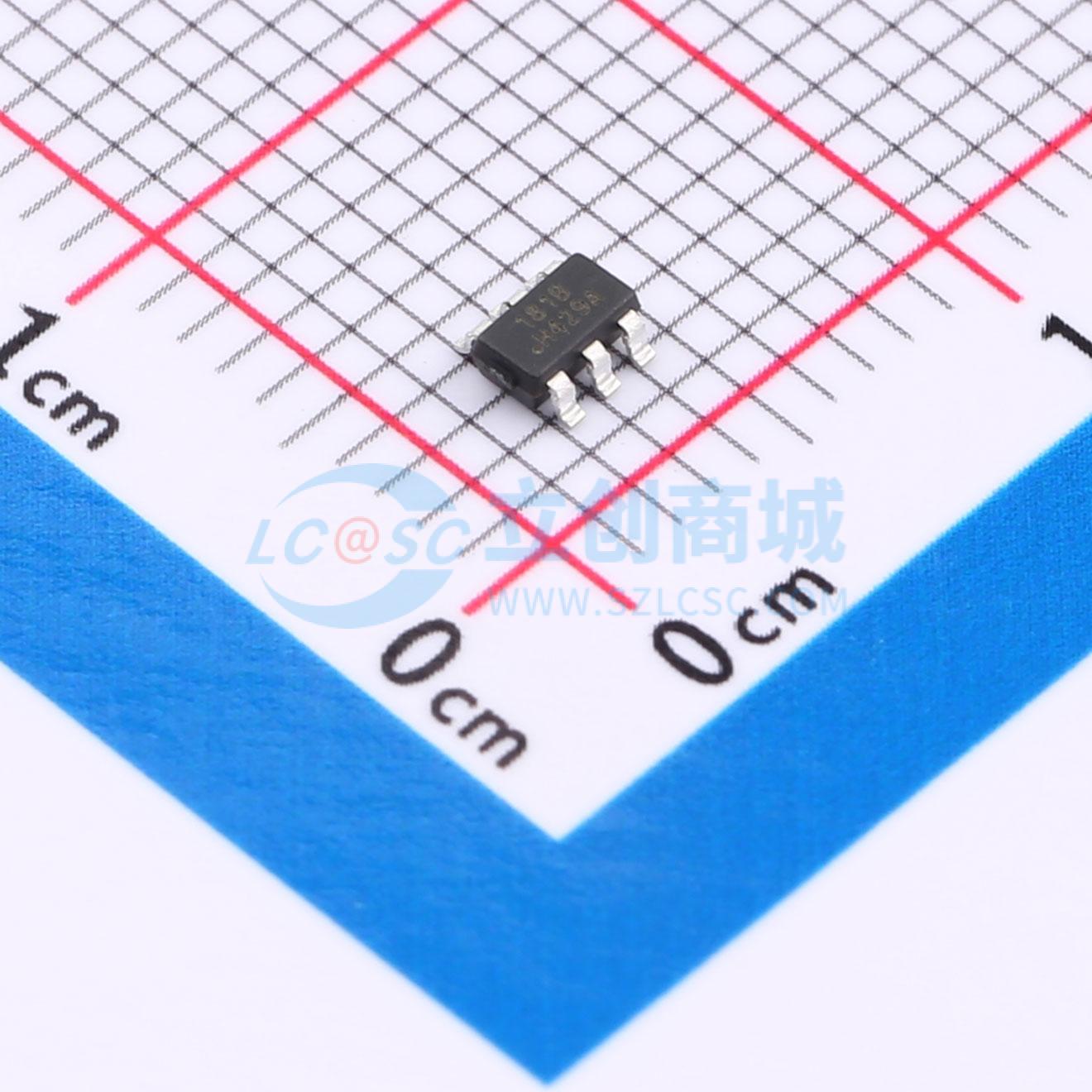

温馨提醒：图片仅供参考，商品以实物为准

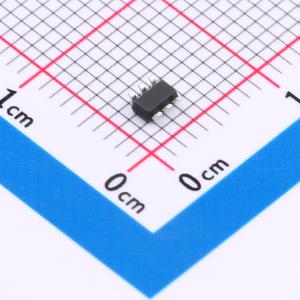

RS181BXH
RS181BXH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS181 系列电压输出型电流分流监测器（也称为电流检测放大器）能够在 -0.1V 至 30V 的共模电压下检测分流器上的压降，且与电源电压无关。该系列提供三种固定增益：20V/V、50V/V 和 100V/V。器件集成了匹配电阻增益网络，该匹配增益电阻网络可将增益误差降至最低，并减少温度漂移
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS181BXH
- 商品编号
- C42459496
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -100mV~30V | |
| 增益 | 50V/V | |
| 带宽 | 185kHz | |
| 输入偏置电流(Ib) | 76uA | |
| 输入失调电压(Vos) | 50uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 单电源 | 3V~5.5V | |
| 静态电流(Iq) | 210uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 117dB | |
| 噪声密度(eN) | 35nV/√Hz@1kHz |
