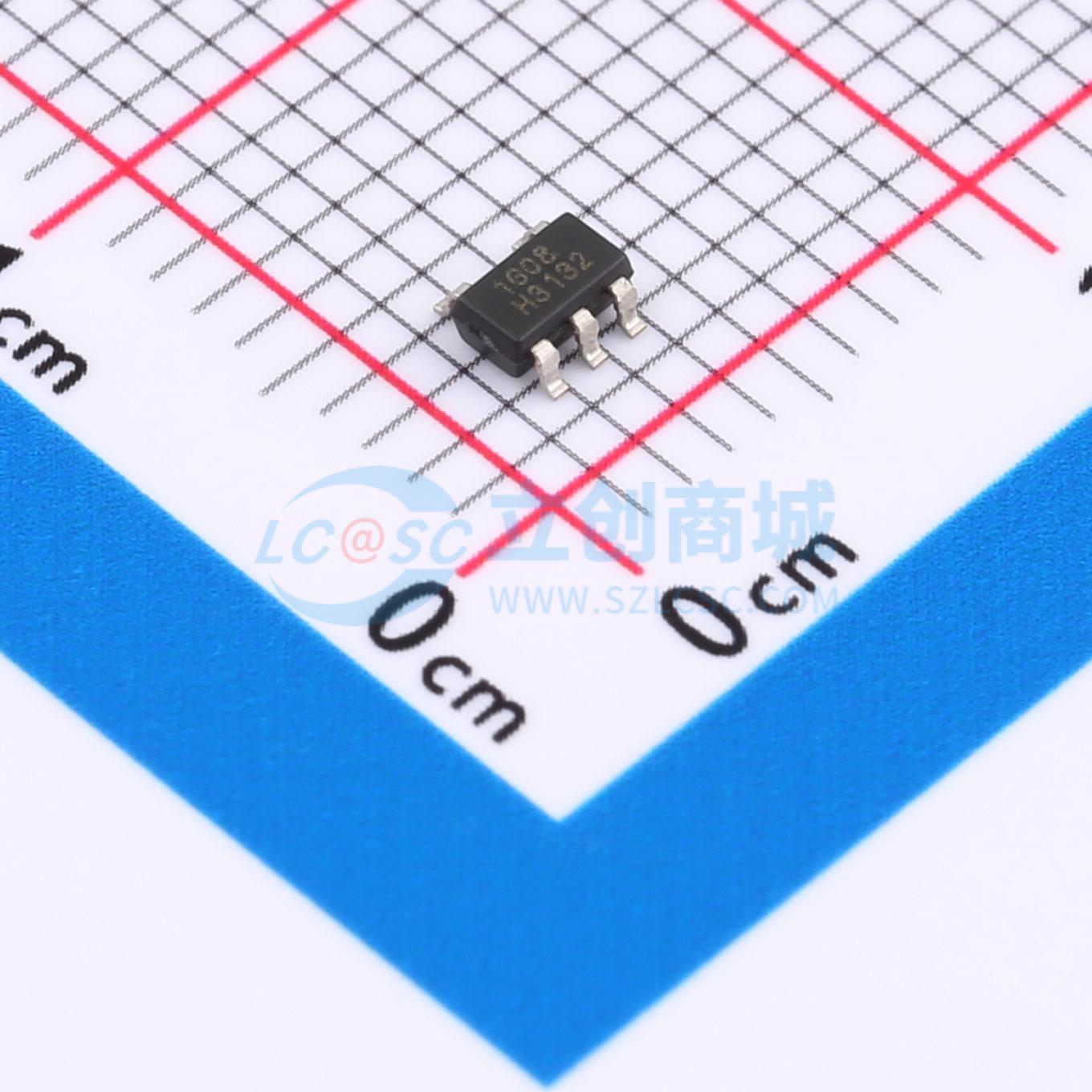

温馨提醒：图片仅供参考，商品以实物为准
RS1G08XF5-Q1
单路 2 输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS1G08-Q1 单路 2 输入正与门专为 1.65V 至 5.5V 的 VCC 工作电压而设计。RS1G08-Q1 器件在正逻辑中实现布尔函数 Y = A • B 或 Y = (A(非) + B(非))(非)
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G08XF5-Q1
- 商品编号
- C42459501
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输出高电平(VOH) | 1.9V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；450mV | |
| 传播延迟(tpd) | 18ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
