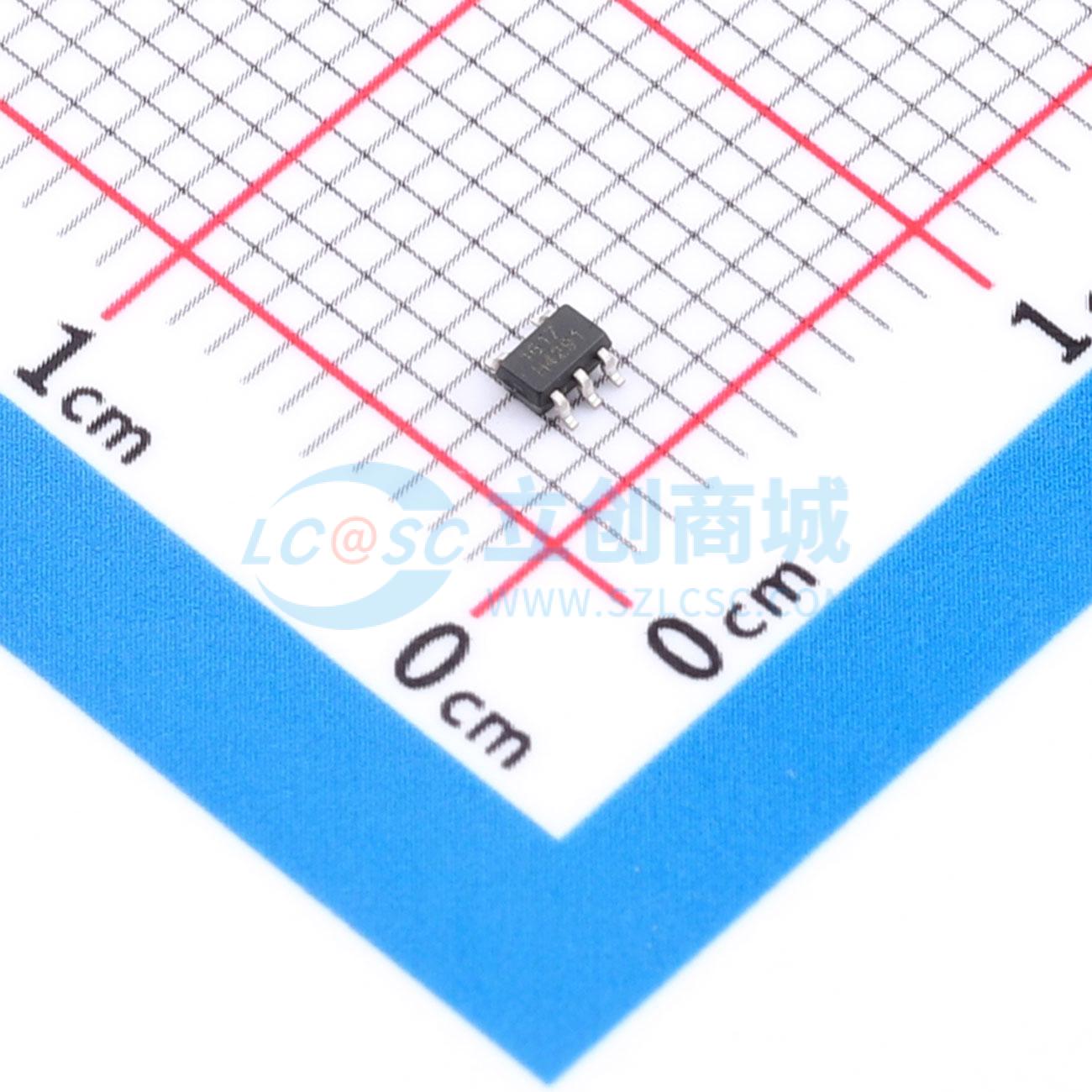

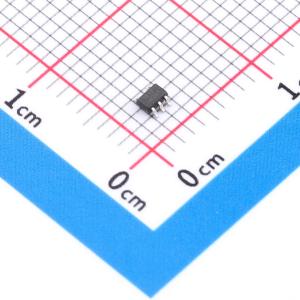

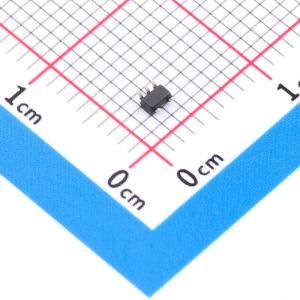

温馨提醒：图片仅供参考，商品以实物为准
RS1G17XC5-Q1
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于1.65V至5.5V VCC操作。具有异步清除 (CLR) 输入。当CLR为高电平时，输入引脚 (D) 的数据在时钟 (CLK) 的上升沿传输到输出引脚 (Q)；当CLR为低电平时，无论时钟沿或D上的数据如何，Q都被强制为低电平。Ioff电路可禁用输出，防止设备断电时通过设备产生破坏性电流回流。采用环保SC70-6封装，工作环境温度范围为-40°C至 + 125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G17XC5-Q1
- 商品编号
- C42459511
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | - | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | - | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 2.5ns@1.8V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 100nA | |
| 输入电容 | 5.5pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述
RS1G17-Q1 单施密特触发缓冲器设计用于 1.65V 至 5.5V 的 Vcc 工作电压。该器件包含一个缓冲器，执行布尔函数 Y = A。该器件作为具有施密特触发输入的独立缓冲器工作，因此对于上升沿 (VT+) 和下降沿 (VT-) 信号具有不同的输入阈值电平，以提供迟滞 (ΔVT)，这使得器件能够容忍缓慢或嘈杂的输入信号。该器件完全指定用于使用 Ioff 的部分掉电应用。Ioff 电路会禁用输出，防止在器件断电时产生破坏性的电流回流。RS1G17-Q1 采用绿色 SC70-5 封装。其工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40°C 至 +125°C
- 输入可接受电压至 5.5V
- 高输出驱动能力：在 Vcc=3.0V 时达 ±24mA
- Ioff 支持部分掉电模式操作
- 微型封装：SC70-5
应用领域
- 汽车信息娱乐与仪表盘
- 汽车区域与车身域控制器
- 混合动力/电动汽车电池管理系统
