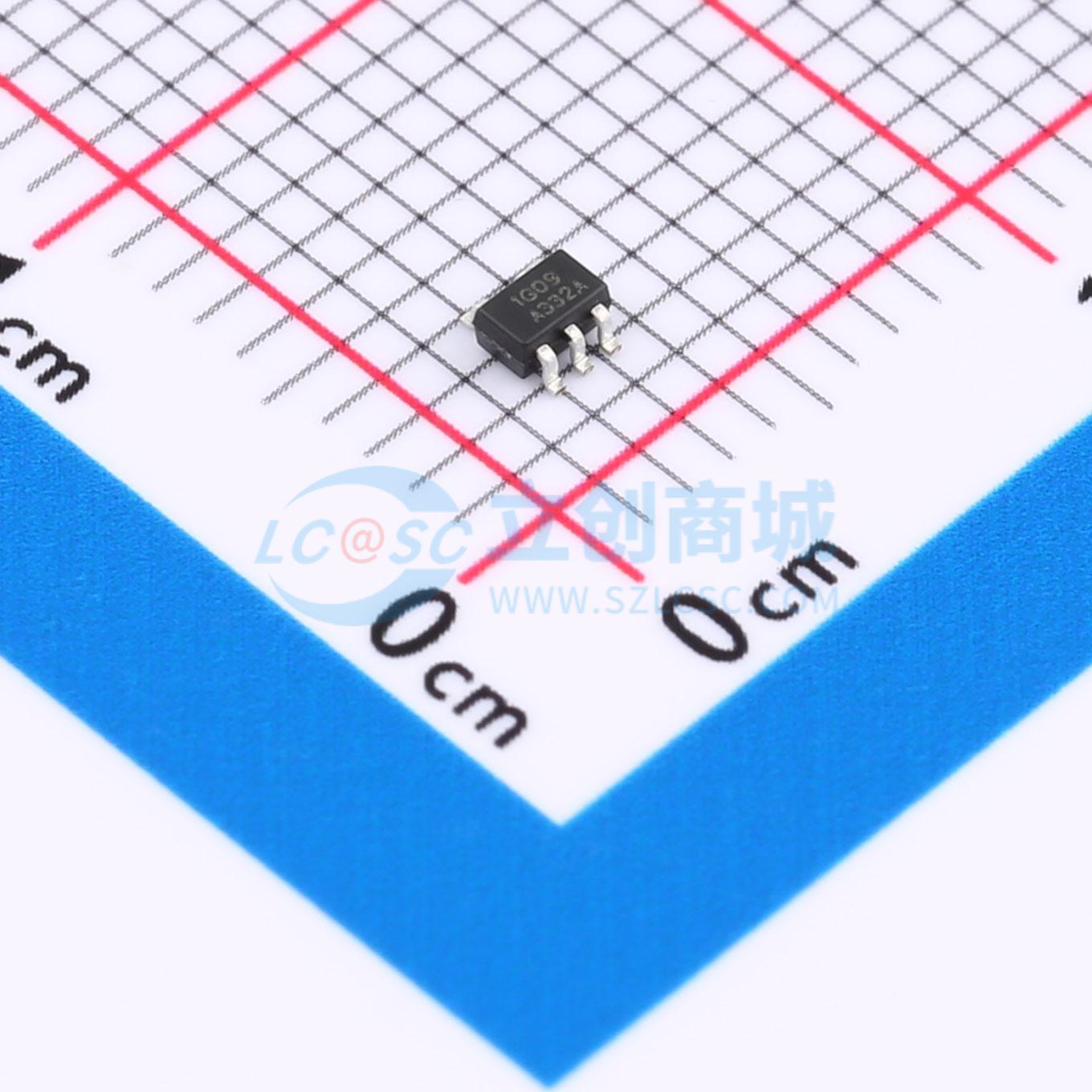

温馨提醒：图片仅供参考，商品以实物为准
RS1G09XC5
单路，带漏极开路输出的二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS1G09是一款单路2输入与门，具有漏极开路输出。输入具备过压容限
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G09XC5
- 商品编号
- C42459503
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV | |
| 系列 | - | |
| 传播延迟(tpd) | 3.7ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | - | |
| 输出类型 | 开漏 |
