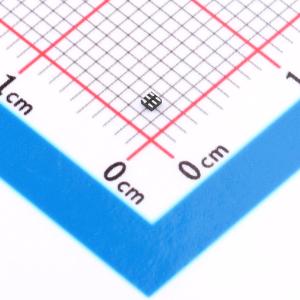

温馨提醒：图片仅供参考，商品以实物为准
RS1G126XUTDN6
单总线缓冲门，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单缓冲器设计用于1.65V至5.5V的VCC操作。单线路驱动器具有三态输出。当输出使能输入为低电平时，输出被禁用。该设备针对使用loff的部分掉电应用进行了全面规格设计。loff电路可禁用输出，防止设备掉电时电流回流造成损坏。为确保在电源开启或关闭期间处于高阻抗状态，OE应通过下拉电阻连接到GND，电阻的最小值由驱动器的电流源能力决定。该产品采用绿色SOT23-5、SC70-5和XDFN1X1-6封装。它可在-40°C至125°C的环境温度范围内工作。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G126XUTDN6
- 商品编号
- C42459507
- 商品封装
- XDFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.088718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 2.1ns@5V,15pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
该单缓冲器设计用于1.65V至5.5V的VCC操作。RS1G126器件是一款具有三态输出的单线路驱动器。当输出使能输入为低电平时，输出被禁用。该器件针对使用Ioff的部分断电应用进行了全面规定。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。为确保上电或断电期间的高阻抗状态，OE应通过下拉电阻连接到GND，该电阻的最小值由驱动器的电流源能力决定。RS1G126提供绿色SOT23-5、SC70-5和XDFN1X1-6封装。其工作环境温度范围为-40°C至125°C。
商品特性
- 工作电压范围：1.65V至5.5V
- 低功耗：最大1μA
- 工作温度范围：-40°C至125°C
- 输入可接受高达5.5V的电压
- 在VCC = 3.0V时提供±24mA输出驱动能力
- 闩锁性能超过100mA
- 微型封装：SOT23-5、SC70-5、XDFN1X1-6
应用领域
- AV接收器
- 有线调制解调器终端系统
- 数码相框
- 高速数据采集与生成
- 电机控制
