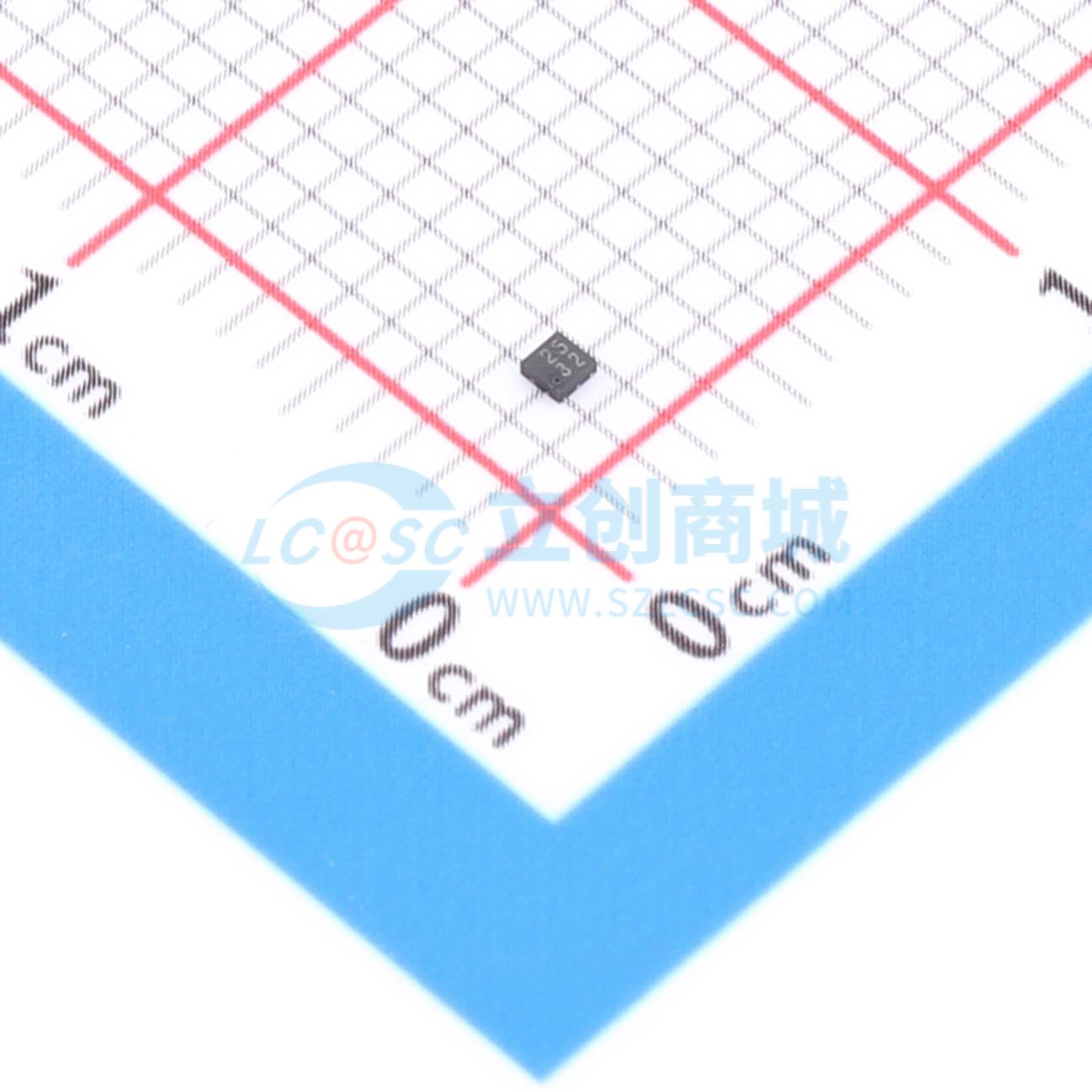

温馨提醒：图片仅供参考，商品以实物为准
RS1G125XUTDN6
单总线缓冲门，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单缓冲器设计用于1.65V至5.5V Vcc操作。该器件是具有三态输出的单线驱动器。当输出使能（OE）输入为高电平时，输出被禁用。 该器件针对使用loff的部分掉电应用进行了全面规范。loff电路可禁用输出，防止器件掉电时电流回流造成损坏。 为确保上电或掉电期间的高阻抗状态，OE应通过上拉电阻连接到Vcc，电阻的最小值由驱动器的灌电流能力决定。 该器件采用绿色SOT23-5、SC70-5和XDFN1X1-6封装。工作环境温度范围为-40℃至125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G125XUTDN6
- 商品编号
- C42459506
- 商品封装
- XDFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.065946克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.3ns@5V,50pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
该单缓冲器设计用于1.65V至5.5V的VCC工作电压。该器件是具有三态输出的单线路驱动器。当输出使能（OE）输入为高电平时，输出被禁用。该器件针对使用Ioff的部分断电应用进行了全面规定。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。为确保上电或断电期间的高阻抗状态，OE（上划线）应通过上拉电阻连接到VCC，该电阻的最小值由驱动器的电流吸收能力决定。该器件采用绿色SOT23-5、SC70-5和XDFN1X1-6封装。其工作环境温度范围为-40℃至125℃。
商品特性
- 工作电压范围：1.65V至5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40℃至125℃
- 输入可承受高达5.5V的电压
- 在VCC = 3.0V时提供±24mA输出驱动
- 闩锁性能超过100mA
- 微型封装：SOT23-5、SC70-5、XDFN1X1-6
应用领域
- 音频/视频接收器
- 电缆调制解调器终端系统
- 数码相框
- 高速数据采集与生成
- 电机控制
- 个人导航设备
- 便携式媒体播放器
- 视频通信系统
