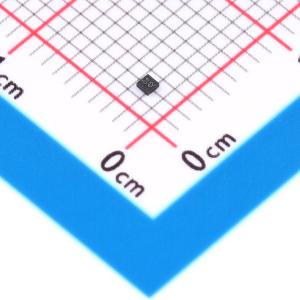

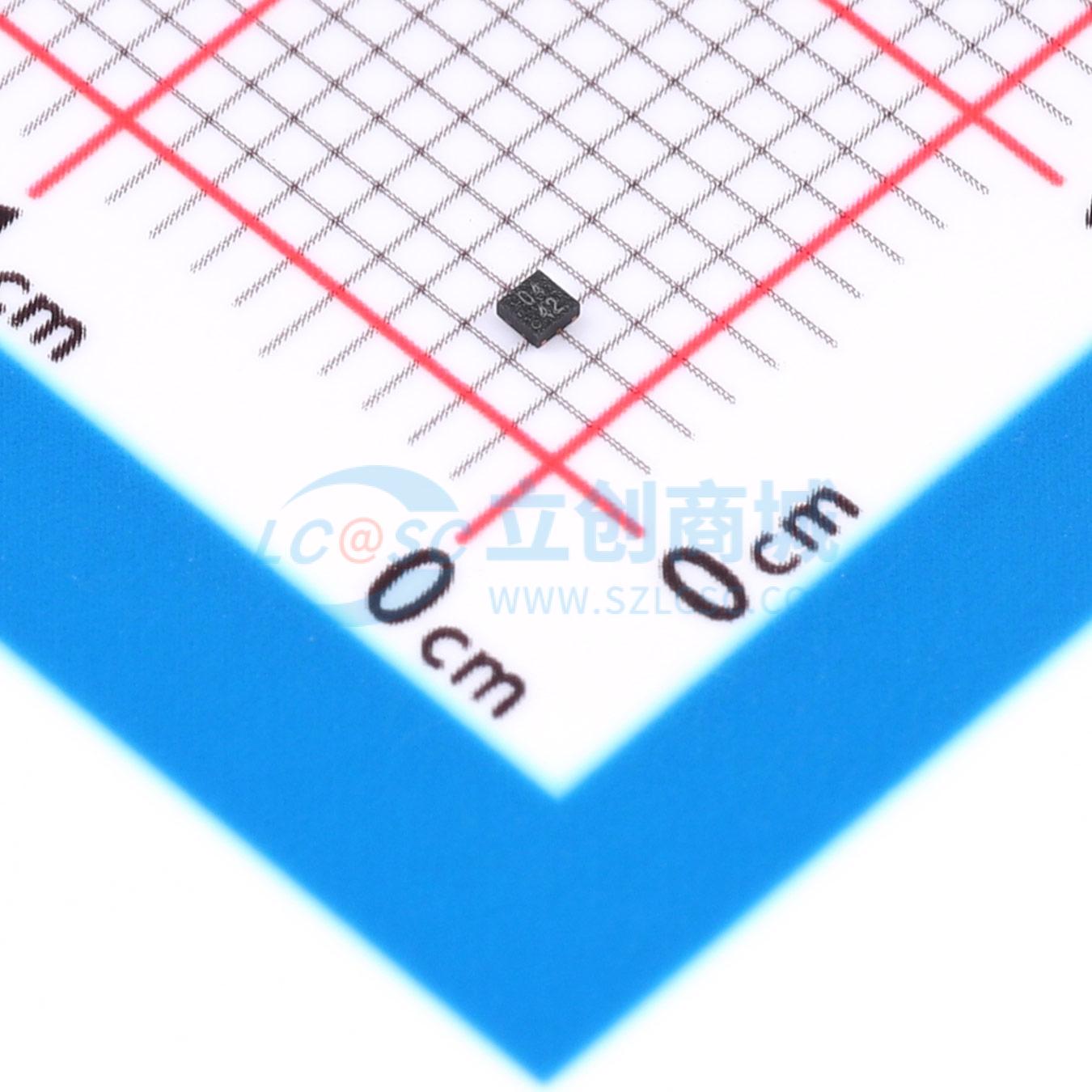

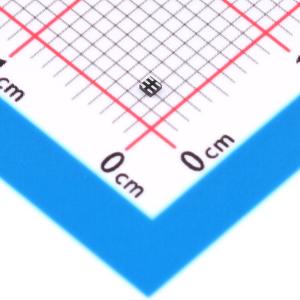

温馨提醒：图片仅供参考，商品以实物为准
RS1G04XUTDN6
单反相器门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于 1.65V 至 5.5V VCC 操作。执行布尔函数 Y = A(overline)。CMOS 器件在较宽的 VCC 工作范围内具有高输出驱动能力，同时保持低静态功耗。有绿色 SOT23-5、SC70-5 和 XDFN1X1-6 封装。在-40℃ 至 125℃ 的环境温度范围内工作。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G04XUTDN6
- 商品编号
- C42459500
- 商品封装
- XDFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 2.3V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 4.2ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 1 |
