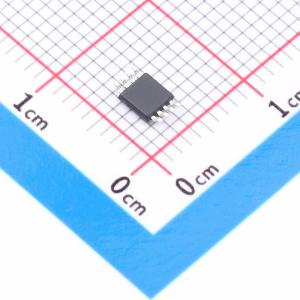

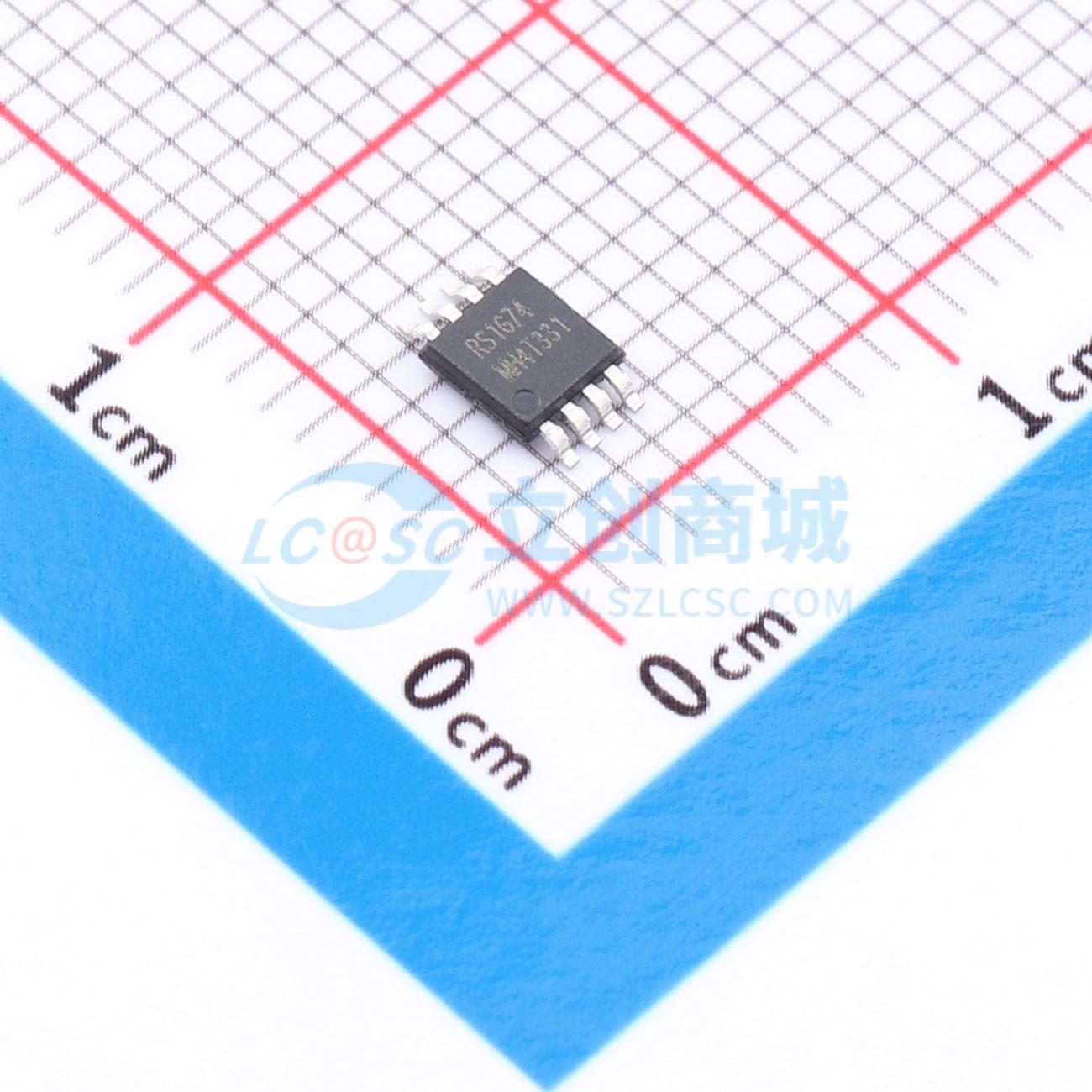

温馨提醒：图片仅供参考，商品以实物为准
RS1G74XM
单正沿触发D型触发器，带清零和预置功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于 1.65V 至 5.5V Vcc 操作。低电平的预置 (PRE) 或清零 (CLR) 输入设置或重置输出，而与其他输入的电平无关。当 PRE 和 CLR 为高电平时，满足建立时间要求的数据输入 (D) 上的数据在时钟脉冲的上升沿传输到输出。时钟触发发生在电压电平上，与时钟脉冲的上升时间没有直接关系。在保持时间间隔之后，可以更改 D 输入上的数据而不影响输出电平。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G74XM
- 商品编号
- C42459516
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 155MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 1.4ns@5V,50pF | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 5.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 2ns | |
| 保持时间 | 500ps |
商品概述
RS1G74 是一款单路正边沿触发的 D 型触发器，设计用于 1.65V 至 5.5V 的 VCC 工作电压范围。当预设（PRE（上划线））或清零（CLR（上划线））输入为低电平时，无论其他输入端的电平如何，都会设置或复位输出。当 PRE（上划线）和 CLR（上划线）无效（高电平）时，满足建立时间要求的数据（D）输入会在时钟脉冲的上升沿传输到输出端。时钟触发发生在特定的电压电平，与时钟脉冲的上升时间无直接关系。在保持时间间隔之后，可以改变 D 输入的数据而不会影响输出端的电平。该器件针对使用 Ioff 的部分断电应用进行了全面规定。Ioff 电路会禁用输出，防止器件断电时产生破坏性的电流回流。该器件提供绿色环保的 VSSOP8、MSOP8、XDFN1.4X1-8 封装。其工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：10μA（最大值）
- 工作温度范围：-40°C 至 +125°C
- 输入可接受高达 5.5V 的电压
- 高输出驱动能力：在 Vcc=3.0V 时达 ±24mA
- Ioff 支持热插拔、部分断电模式和背驱保护
- 微型封装：VSSOP8、MSOP8、XDFN1.4X1-8
应用领域
- 网络交换机
- 电信基础设施
- 服务器
- I/O 扩展器
- LED 显示屏
