温馨提醒：图片仅供参考，商品以实物为准

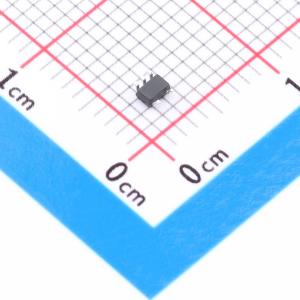

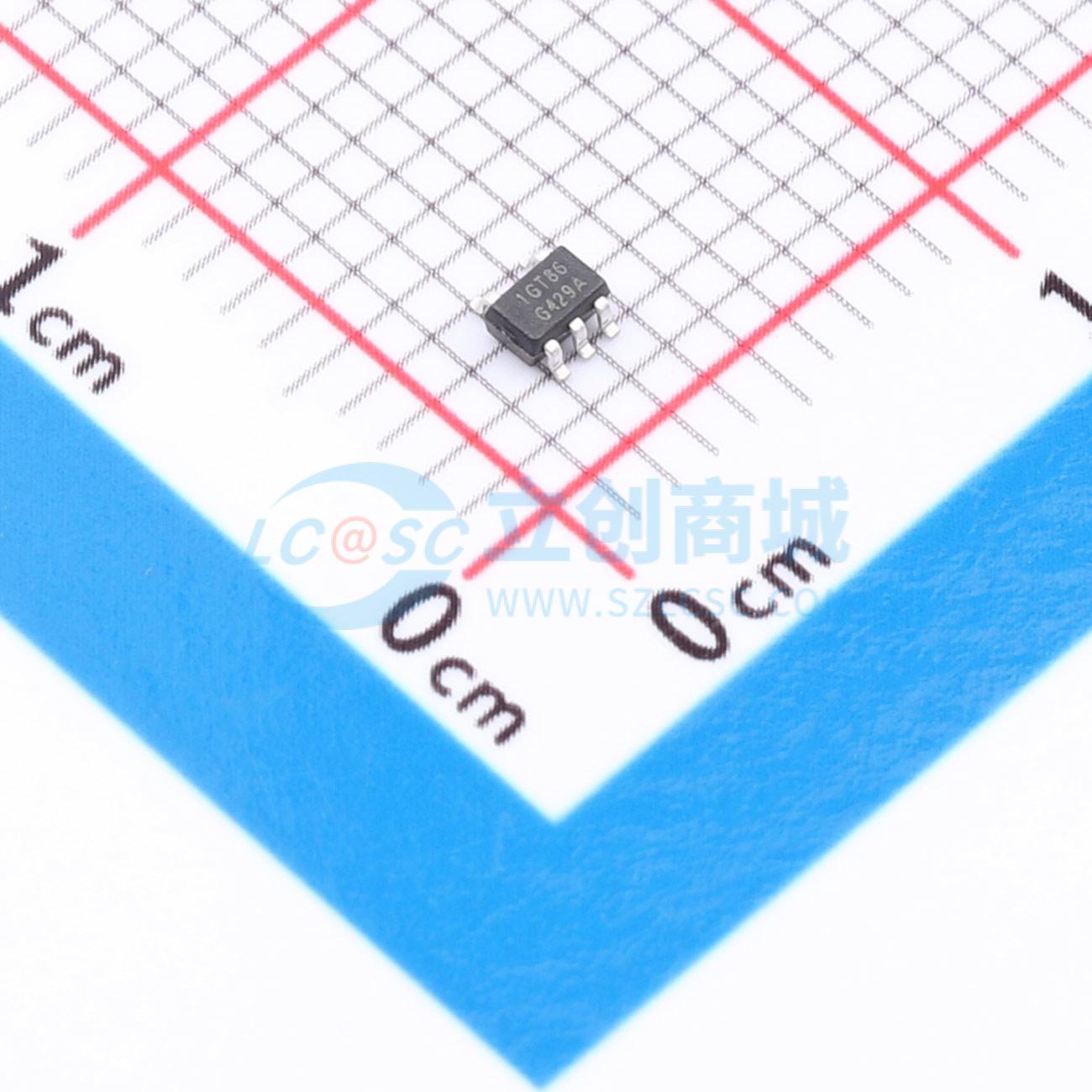

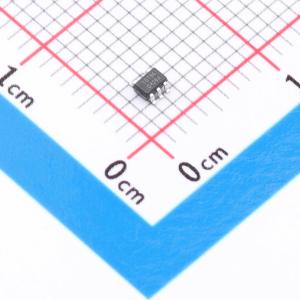

RS1GT86XC5
单2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于2V至5.5V VCC操作。执行布尔函数Y = A(overline)B + AB(overline)（正逻辑）。针对使用loff的部分掉电应用进行了全面规定。loff电路可禁用输出，防止设备在掉电时通过设备产生破坏性电流回流。采用绿色SC70-5封装，工作环境温度范围为-40℃至125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1GT86XC5
- 商品编号
- C42459530
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 550mV；300mV；800mV | |
| 输出高电平(VOH) | 4.8V；1.6V；2.5V；3.8V；4.2V | |
| 输出低电平(VOL) | 450mV；450mV；550mV；100mV；500mV | |
| 传播延迟(tpd) | 14ns@2V,30pF；7ns@3.3V,50pF；5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
RS1GT86 单路 2 输入异或门设计用于 2V 至 5.5V Vcc 工作电压。该器件在正逻辑中执行布尔函数 Y = A（上划线） B + A B（上划线）。该器件针对使用 Ioff 的部分断电应用进行了全面规定。Ioff 电路会禁用输出，防止器件断电时产生破坏性的电流回流。RS1GT86 采用绿色 SC70-5 封装，工作环境温度范围为 -40°C 至 125°C。
商品特性
- 工作电压范围：2V 至 5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40°C 至 125°C
- TTL 输入兼容
- 输入可接受高达 5.5V 的电压
- 高输出驱动能力：在 Vcc = 5.0V 时可达 ±32mA
- 封装：SC70-5
应用领域
- AV 接收器
- 蓝光播放器和家庭影院
- 数码相框
- 高速数据采集与生成
- 个人导航设备
