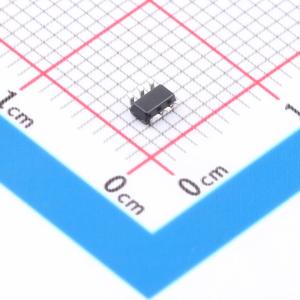

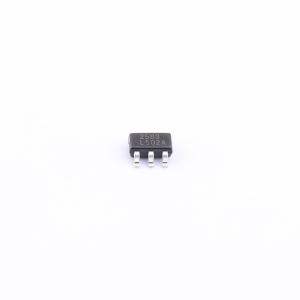

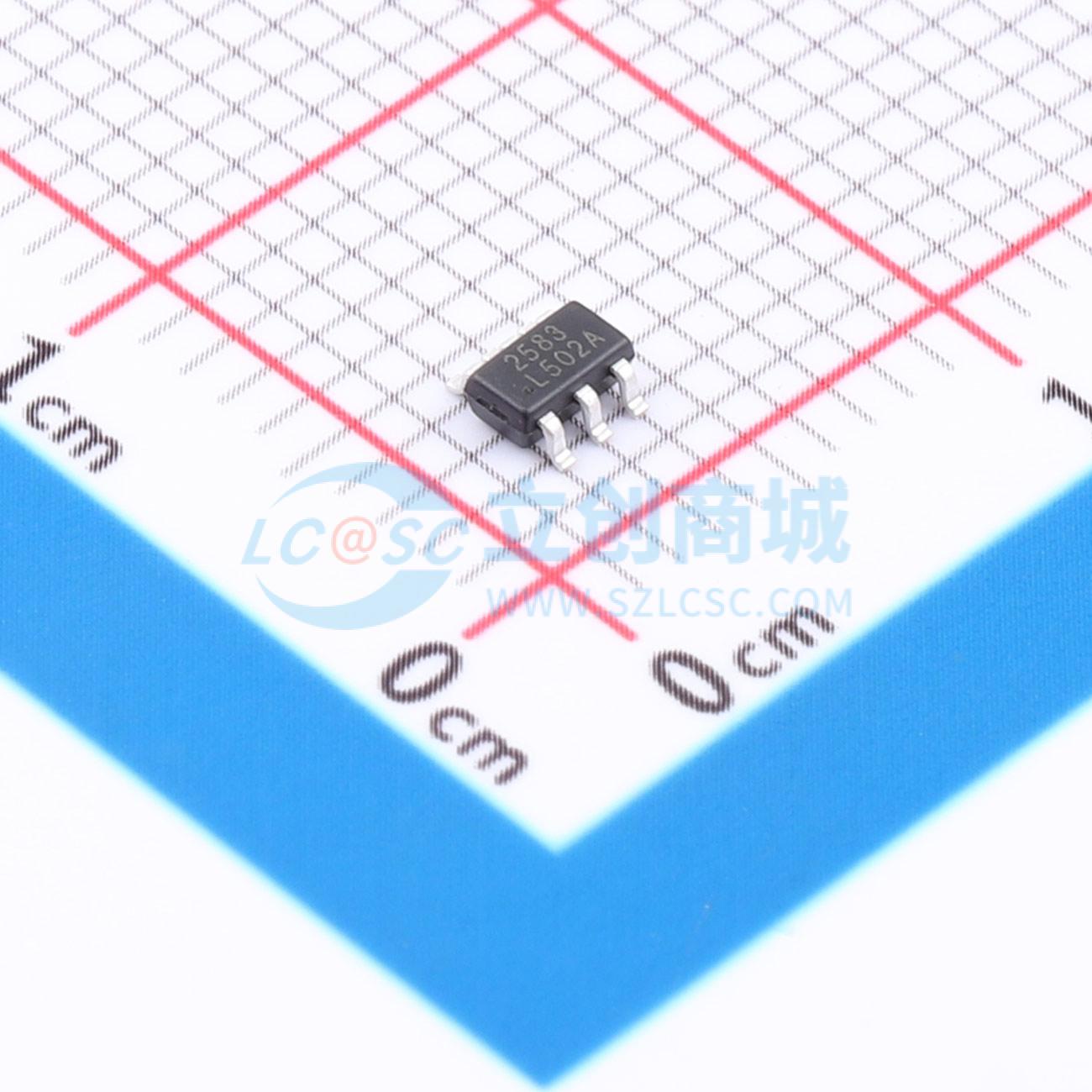

温馨提醒：图片仅供参考，商品以实物为准
RS2583YH6
精密可调限流电源分配开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款用于自供电和总线供电通用串行总线（USB）应用的集成电源开关。是一款经济高效、低电压、单P沟道MOSFET负载开关，RDS(ON)为70mΩ，无寄生体二极管，无反向输入输出泄漏电流。当输出电压高于输入电压时，内部输出反向电压保护器会关闭电源开关。具备多种保护功能，包括限流和热关断，以防止在连续重载或短路时因功耗增加而导致开关灾难性故障。FLAG是一个开漏输出，用于报告过流或过温事件，典型消隐时间为13ms。此外，FLAG还以典型5ms消隐时间报告输出反向电压状况。采用绿色SOT23-6封装，工作温度范围为-40℃至85℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2583YH6
- 商品编号
- C42459545
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.7A | |
| 导通电阻 | 70mΩ | |
| 功能特性 | 过流保护；短路保护；反向电压保护；软启动；过温保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件是一款用于自供电和总线供电通用串行总线应用的集成电源开关。它是一款高性价比、低电压、单P沟道MOSFET负载开关，具有70mΩ的导通电阻，无寄生体二极管，且无反相输入-输出漏电流。当输出电压高于输入电压时，内部输出反压保护器会关闭电源开关。多项保护特性包括限流和热关断，可在持续重载或短路导致功耗增加时防止灾难性开关故障。FLAG是一个开漏输出，用于报告过流或过温事件，具有典型的13ms去抖超时周期。此外，FLAG还报告输出反压状况，具有典型的5ms去抖超时周期。该器件采用绿色SOT23-6封装，额定工作温度范围为-40℃ to 85℃。
商品特性
- 典型27μA低静态电流
- 典型0.1μA关断电流
- 无反相输入-输出漏电流
- 满足USB限流要求
- 可调电流限制：400mA至2.7A
- 快速过流响应
- 70mΩ高边MOSFET
- 欠压锁定
- 热关断保护
- 工作电压范围：2.5V至5.5V
- 内置软启动功能
- 提供绿色SOT23-6封装
应用领域
- USB主机和自供电集线器
- USB总线供电集线器
- USB电源管理
- 通用电源开关（高边）
- 热插拔电源
- 电池充电器电路
