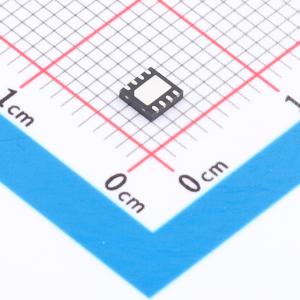

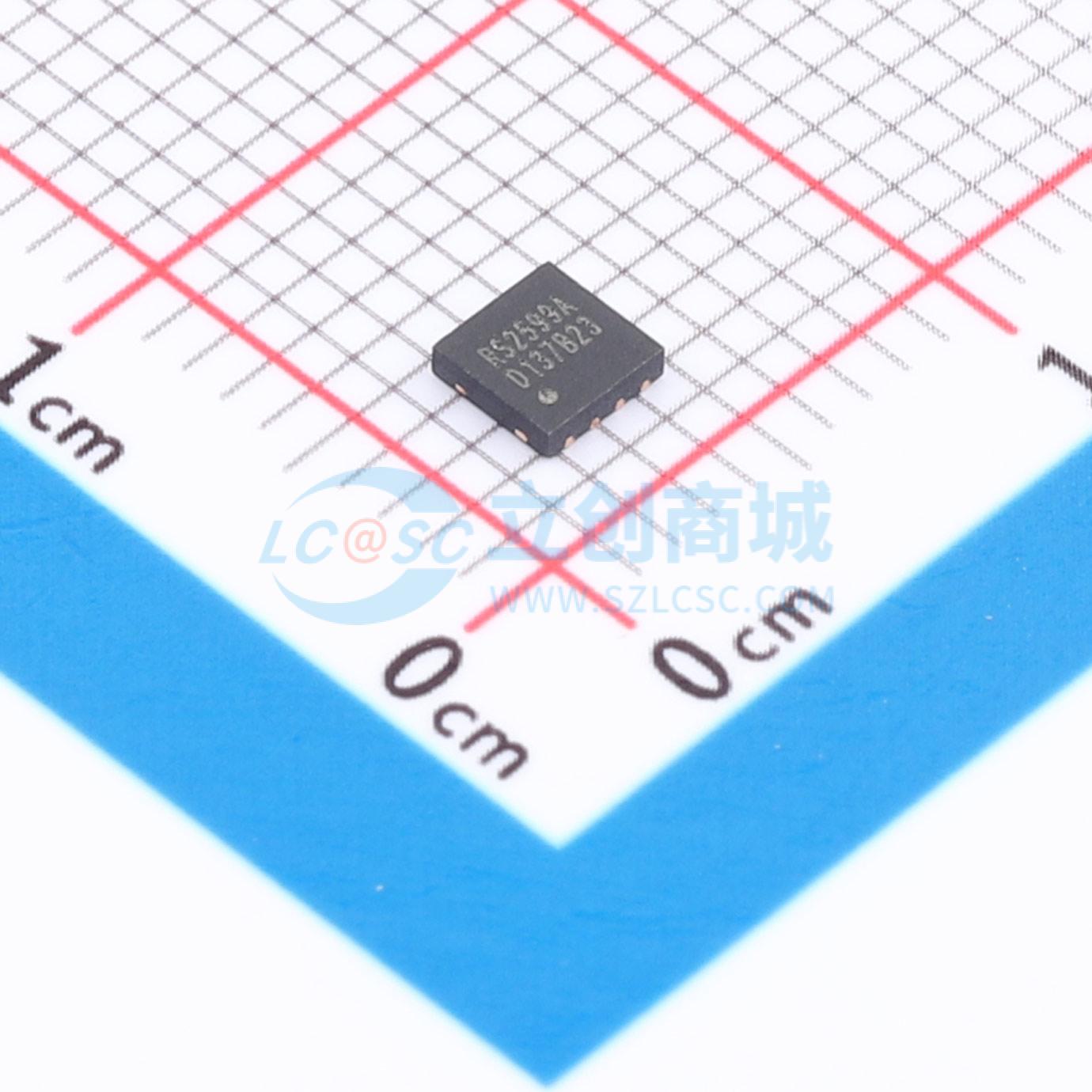

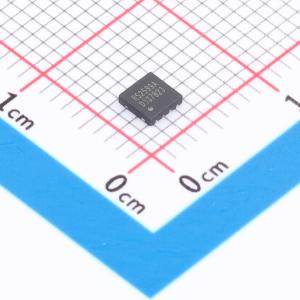

温馨提醒：图片仅供参考，商品以实物为准
RS2599AYTDC8
精密可调电流限制电源分配开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是用于自供电和总线供电的通用串行总线（USB）应用的集成电源开关。是一种经济高效、低电压、单P沟道MOSFET负载开关，RDS(ON)为50mΩ，没有寄生体二极管，可消除开关断电时的任何反向电流。当输出电压高于输入电压时，电源开关通过内部输出反向电压保护关闭。具有多种保护功能，包括限流和热关断，可防止在连续重载或短路时因功耗增加而导致开关灾难性故障。FLAG是一个开漏输出，用于报告过流或过温事件，典型消隐时间为13ms。采用绿色DFN3X3-8封装，额定温度范围为-40℃至85℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2599AYTDC8
- 商品编号
- C42459548
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 50mΩ | |
| 功能特性 | 短路保护；过流保护；过温保护；反向电压保护；反向电流阻断；软启动；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
RS2599A是一款用于自供电和总线供电通用串行总线应用的集成电源开关。该器件是一款经济高效的低压单P沟道MOSFET负载开关，具有50mΩ的导通电阻，且无寄生体二极管，可在电源关闭时消除通过开关的任何反向电流。当输出电压高于输入电压时，电源开关会通过内部输出反向电压保护功能关闭。多项保护功能包括限流和热关断，可在持续重负载或短路导致功耗增加时，防止灾难性开关故障。FLAG是一个开漏输出，用于报告过流或过温事件，并具有约13ms的典型去抖超时周期。RS2599A采用绿色DFN3X3-8封装，额定工作温度范围为-40°C至85°C。
商品特性
- 最大负载电流高达3A
- 典型静态电流低至85μA
- 典型关断电流为0.1μA
- 断电时无反向漏电流
- 满足USB限流要求
- 可调电流限制：400mA至3A
- 快速过流响应：2μs
- 50mΩ高边MOSFET
- 反向输入-输出电压保护
- 欠压锁定
- 热关断保护
- 工作电压范围：2.5V至5.5V
- 内置软启动功能
- 提供绿色DFN3X3-8封装
应用领域
- USB主机和自供电集线器
- USB总线供电集线器
- USB电源管理
- 通用电源开关（高边）
- 热插拔电源
- 电池充电器电路
