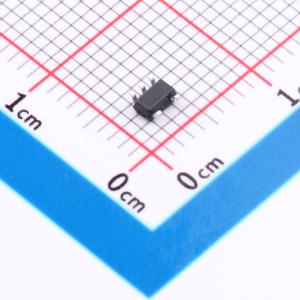

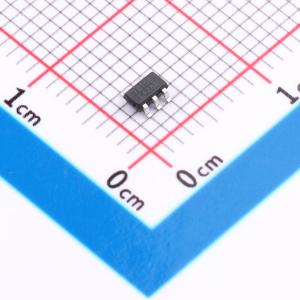

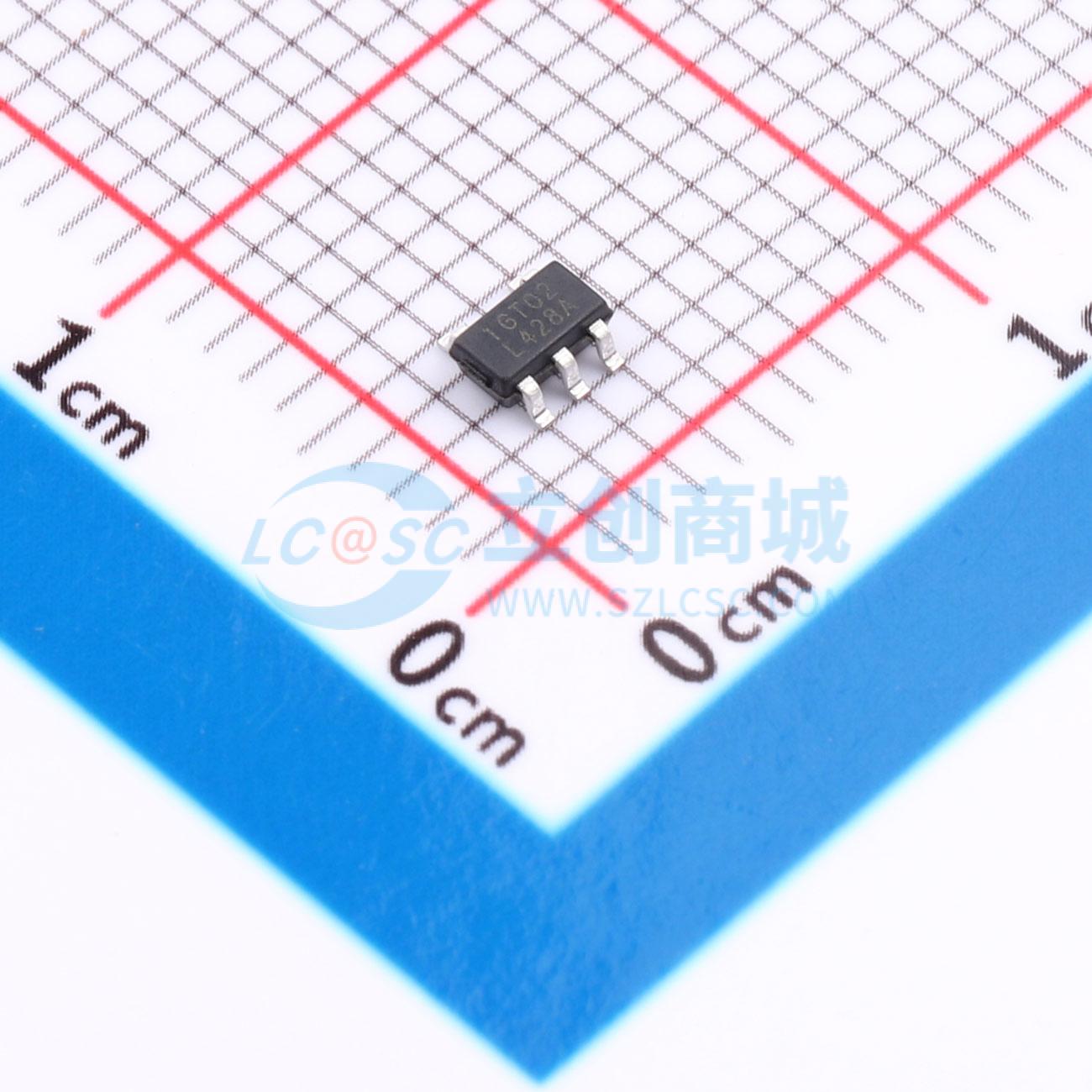

温馨提醒：图片仅供参考，商品以实物为准
RS1GT02XF5
单2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于2.0V至5.5V VCC操作。执行布尔函数Y = A(overline) + B(overline) 或 Y = A(overline) · B(overline)（正逻辑）。该器件针对使用loff的部分掉电应用进行了全面规格设计。loff电路可禁用输出，防止器件掉电时通过器件产生损坏性电流回流。采用绿色SOT23-5和SC70-5封装，工作环境温度范围为-40℃至 + 125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1GT02XF5
- 商品编号
- C42459522
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.108108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 550mV；300mV；800mV | |
| 输出高电平(VOH) | 4.8V；1.6V；2.5V；3.8V；4.2V | |
| 输出低电平(VOL) | 450mV；550mV；500mV | |
| 传播延迟(tpd) | 13.5ns@3.3V,50pF；4.1ns@5V,50pF；15.5ns@2V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
RS1GT02 是一款单路 2 输入正或非门，设计用于 2.0V 至 5.5V 的 VCC 工作电压。该器件执行布尔函数 Y = A+B（上划线）或 Y = A（上划线）· B（上划线）。该器件针对使用 Ioff 的部分断电应用进行了全面规定。Ioff 电路会禁用输出，防止器件断电时产生破坏性的电流回流。RS1GT02 采用绿色 SOT23-5 和 SC70-5 封装，工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 工作电压范围：2.0V 至 5.5V
- 低功耗：最大 1μA
- 工作温度范围：-40°C 至 +125°C
- 输入可接受高达 5.5V 的电压
- 输入兼容 TTL 电平
- 高输出驱动能力：在 VCC = 3.3V 时达 ±24mA
- 微型封装：SOT23-5，SC70-5
应用领域
- 主动降噪
- 条形码扫描仪
- 血压监测仪
- 持续气道正压通气机
- 指纹识别
- 网络附加存储
