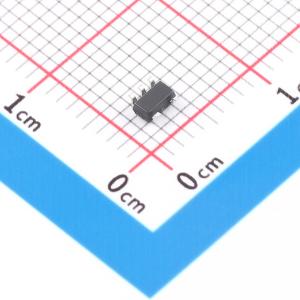

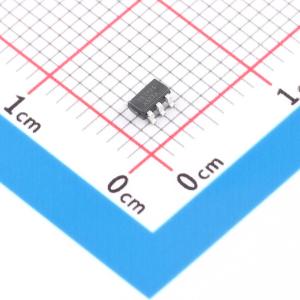

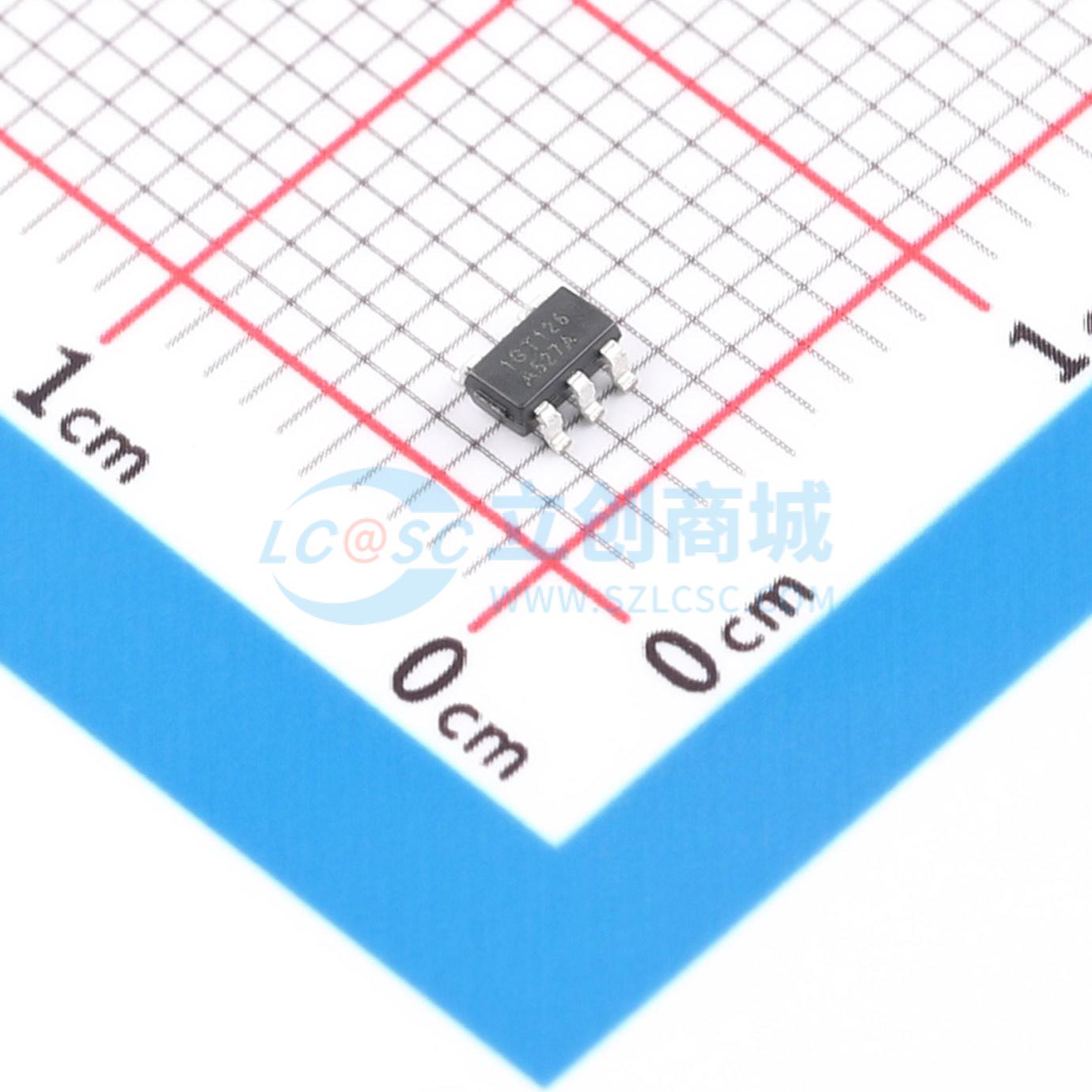

温馨提醒：图片仅供参考，商品以实物为准
RS1GT126XF5
单总线缓冲门，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单缓冲器设计用于2V至5.5V VCC操作。单线路驱动器具有三态输出。当输出使能输入为低电平时，输出被禁用。该器件针对使用loff的部分掉电应用进行了全面规格设计。loff电路可禁用输出，防止在器件掉电时通过器件产生损坏性电流回流。为确保在电源开启或关闭期间处于高阻抗状态，OE应通过下拉电阻连接到GND，电阻的最小值由驱动器的电流源能力决定。该器件采用绿色SOT23-5和SC70-5封装。其工作环境温度范围为-40℃至 + 125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1GT126XF5
- 商品编号
- C42459524
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 静态电流(Iq) | 1uA | |
| 功能特性 | 断电保护；输出使能高阻 |
商品概述
该单缓冲器设计用于2V至5.5V的Vcc操作。RS1GT126器件是一款具有三态输出的单线路驱动器。当输出使能输入为低电平时，输出被禁用。该器件完全适用于使用Ioff的部分断电应用。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。为确保上电或断电期间的高阻抗状态，OE应通过下拉电阻连接到GND，该电阻的最小值由驱动器的电流源能力决定。RS1GT126提供绿色SOT23-5和SC70-5封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 工作电压范围：2V至5.5V
- 低功耗：1μA（最大值）
- 工作温度范围：-40°C至+125°C
- 输入兼容TTL电平
- 在Vcc = 5.0V时，输出驱动能力为±32mA
- 闩锁性能超过100mA
- 微型封装：SOT23-5，SC70-5
应用领域
- 音频视频接收机
- 电缆调制解调器终端系统
- 数码相框
- 高速数据采集与生成
- 电机控制
- 个人导航设备
- 便携式媒体播放器
- 视频通信系统
