温馨提醒：图片仅供参考，商品以实物为准

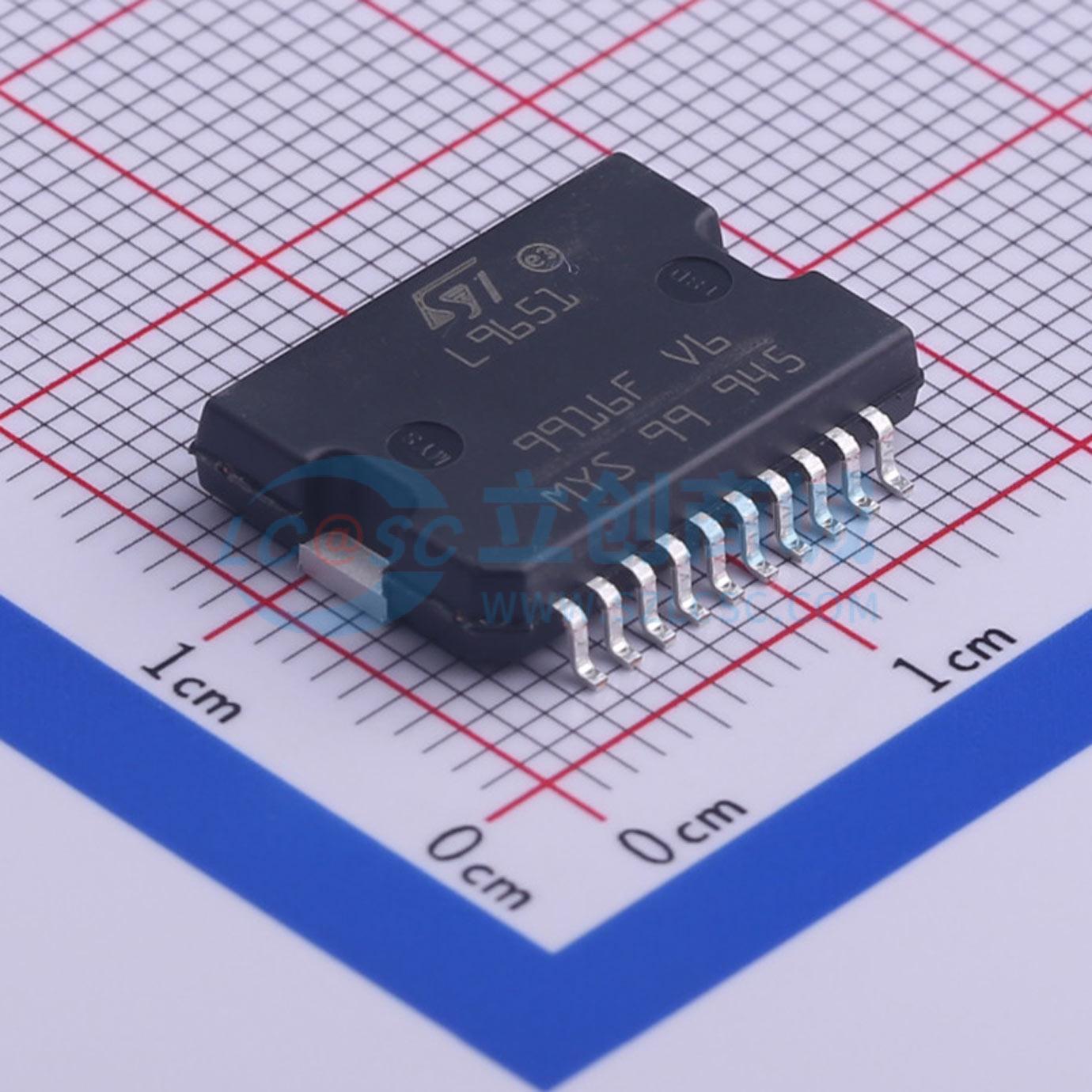

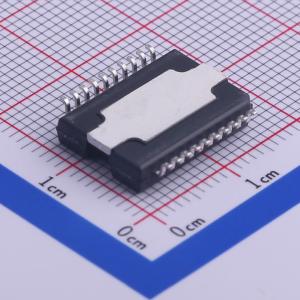

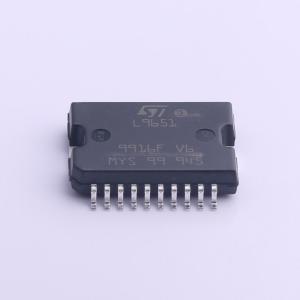

L9651-TR
L9651-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 智能四通道开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9651-TR
- 商品编号
- C443847
- 商品封装
- SOIC-20-EP-11mm
- 包装方式
- 编带
- 商品毛重
- 3.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2A | |
| 工作电压 | 4.7V~30V | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
L9651由四个相同的低端功率开关组成。串行诊断接口可指示每个开关的故障模式（与VBAT或地短路、负载开路或过热）。
商品特性
- 改进型VDMOS功率级（UDSBR >80V）
- RDSON <500 mΩ（Tj = 25℃）
- CMOS兼容输入
- 使能输入（复位）
- 输出电流可达2.2安培
- 输出内部钳位在70V，用于快速关断感性负载
- 宽工作电源电压范围：4.7V至30V
- 诊断功能
- 负载开路检测（输出关断，滤波时间100μs）
- 接地短路检测（输出关断，滤波时间100μs）
- 电池短路检测（输出导通）
- 过热检测（输出导通）
- 8位串行寄存器存储最后一次故障信息
- 无需读取串行接口，串行数据输出端即可指示故障信号
- 可级联串行诊断
- 串行接口时钟频率高达500kHz
