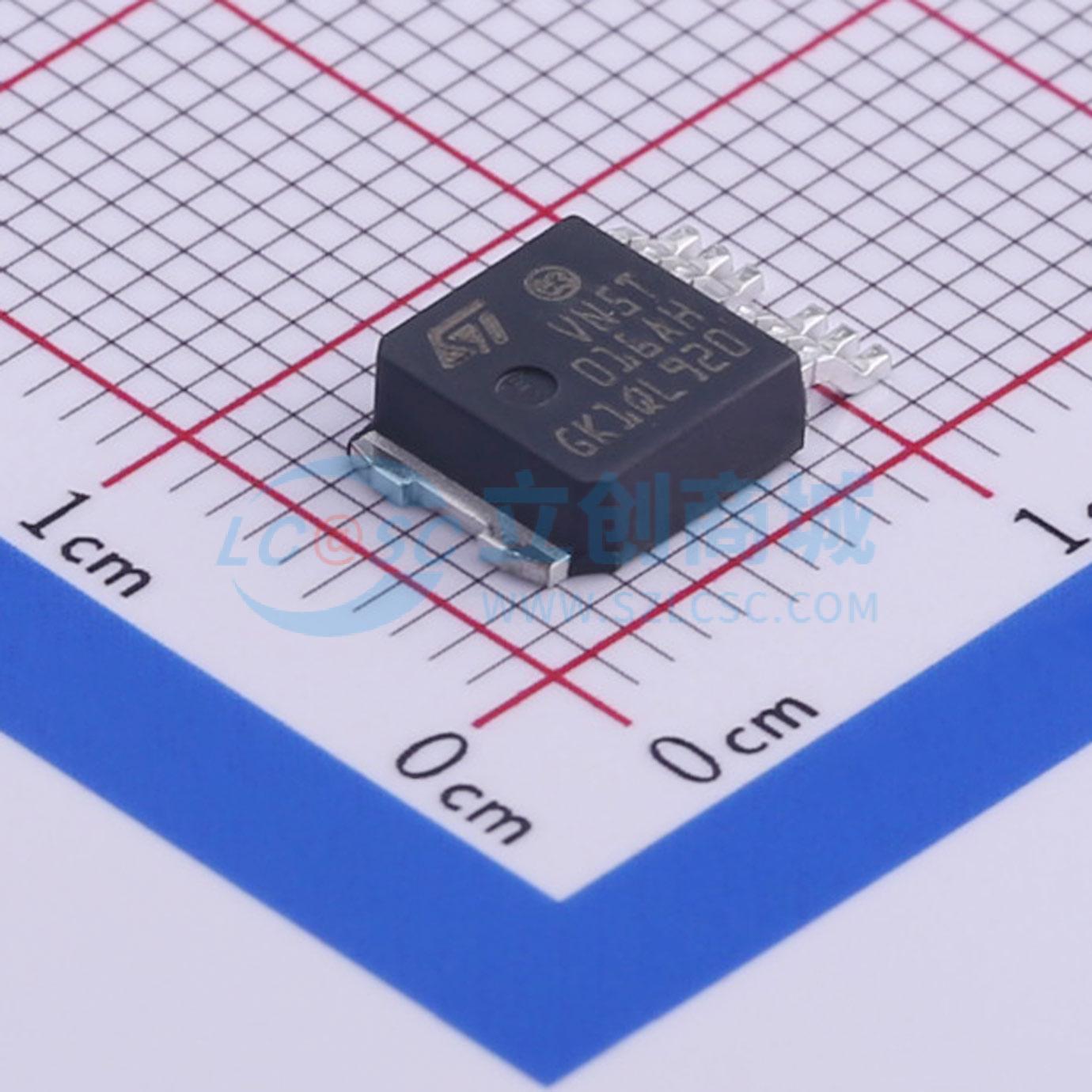

温馨提醒：图片仅供参考，商品以实物为准
VN5T016AHTR-E
单通道带模拟电流检测的高端驱动器，用于24V汽车应用
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 支持模拟电流感应的单通道高侧驱动器，用于24V汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN5T016AHTR-E
- 商品编号
- C443991
- 商品封装
- HPAK-7
- 包装方式
- 编带
- 商品毛重
- 0.428克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 43A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~36V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
VN5T016AH-E 是一款采用意法半导体 vIPower 技术制造的器件，用于驱动一侧连接到地的电阻性或电感性负载。主动 VCC 引脚电压钳位保护该器件免受低能量尖峰的影响。该器件集成了一个模拟电流检测功能，可以提供与负载电流成比例的电流。过载、过温或对 VCC 短路等故障情况通过电流检测引脚报告。输出电流限制在过载条件下保护器件。在过载或热关断情况下，器件会锁存关闭。通过故障复位待机引脚上的低电平信号可以使器件复位。输入和故障复位待机引脚上的永久低电平会使所有输出失效，并将器件置于待机模式。
商品特性
- 最大瞬态电源电压：58V
- 工作电压范围：8 至 36V
- 典型导通电阻：16 mΩ
- 电流限制（典型值）：60A
- 关断状态电源电流：2 μA（所有负载连接时）
一般特性
- 极低待机电流
- 3.0 V CMOS 兼容输入
- 优化的电磁辐射
- 极低的电磁敏感度
- 符合欧洲指令 2002/95/EC
- 故障复位待机引脚 (FR_Stby)
- 比例负载电流检测
- 宽范围电流的电流检测精度
- 关断状态下开路负载检测
- 输出短路到 Vcc 检测
- 过载和短路到地锁存关闭
- 热关断锁存关闭
- 极低的电流检测泄漏
保护功能
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限
- 防止接地丢失和 Vcc 丢失的保护
- 热关断
- 电池反接保护，带 PowerMOS 自动切换
- 静电放电保护
应用领域
- 所有类型的阻性、感性和容性负载
