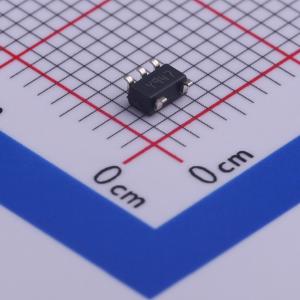

温馨提醒：图片仅供参考，商品以实物为准
STM1831L24WY6F
STM1831L24WY6F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有感应输入和外部延迟电容器的电压检测器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM1831L24WY6F
- 商品编号
- C443968
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 简单复位/加电复位 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.6V~6V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 2.4V | |
| 受监控电压数 | 1 | |
| 复位超时 | 55us | |
| 工作温度 | -40℃~+85℃@(TA) | |
| 静态电流(Iq) | 800nA |
商品概述
一款电流消耗极低的电压检测器。它通过一个独立的输入引脚（VSEN）监测电压，即使被监测电压降至 0 V，该引脚仍能正常工作。此外，输出延迟可通过外部电容进行调节。
商品特性
- 通过独立的检测输入 VSEN 监测电压
- 工厂校准的电压阈值，以 100 mV 为增量，范围从 1.6 V 到 5.7 V
- 电压阈值精度为 ±2%
- 工作电压为 1.6 V 至 6.0 V
- 开漏输出
- 典型电源电流低至 0.8 μA
- 可通过外部电容编程设置时间延迟
- 具备电源瞬态抗扰性
- 采用 SOT23-5 封装
- 工作温度范围为 -40 至 85 °C
应用领域
- 微处理器复位电路
- 充电电压监测器
- 内存电池备份开关电路
- 电源故障检测电路
