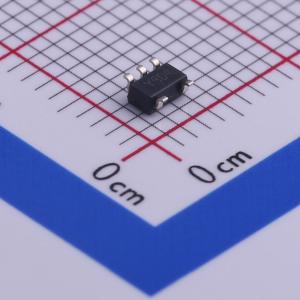

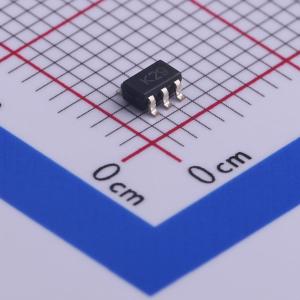

温馨提醒：图片仅供参考，商品以实物为准
TSX711ILT
高精度（200uV）轨到轨16V CMOS单路运算放大器，GBP 2.7MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度（200μV）轨到轨16V CMOS单路运算放大器，GBP 2.7MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSX711ILT
- 商品编号
- C443987
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 2.7MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 1.4V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 50pA | |
| 噪声密度(eN) | 19nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 113dB | |
| 静态电流(Iq) | 570uA | |
| 输出电流 | 71mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V |
商品概述
TSX711、TSX711A和TSX712系列运算放大器（运放）提供高精度功能，输入失调电压最大仅为200uV，在25℃时。此外，它们的轨到轨输入和输出功能允许这些产品在全范围输入和输出上使用而无限制。这特别适用于低电压电源，如TSX71x能够操作的2.7V。因此，TSX71x具有提供广泛供电电压的巨大优势，从2.7V到16V。它们可以在多个应用中使用，并且有一个独特的参考。低输入偏置电流性能使TSX71x在传感器接口应用中的信号调理方面表现出色。此外，由于轨到轨功能，可以轻松进行低端和高端电流测量。高ESD耐受性（4kV HBM）和宽温度范围也是使用TSX71x于汽车市场段的好理由。
应用领域
- 电池供电的仪器
- 仪表放大器
- 主动滤波
- DAC 缓冲
- 高阻抗传感器接口
- 电流检测（高侧和低侧）
