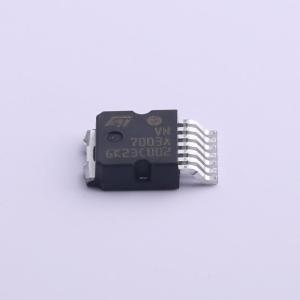

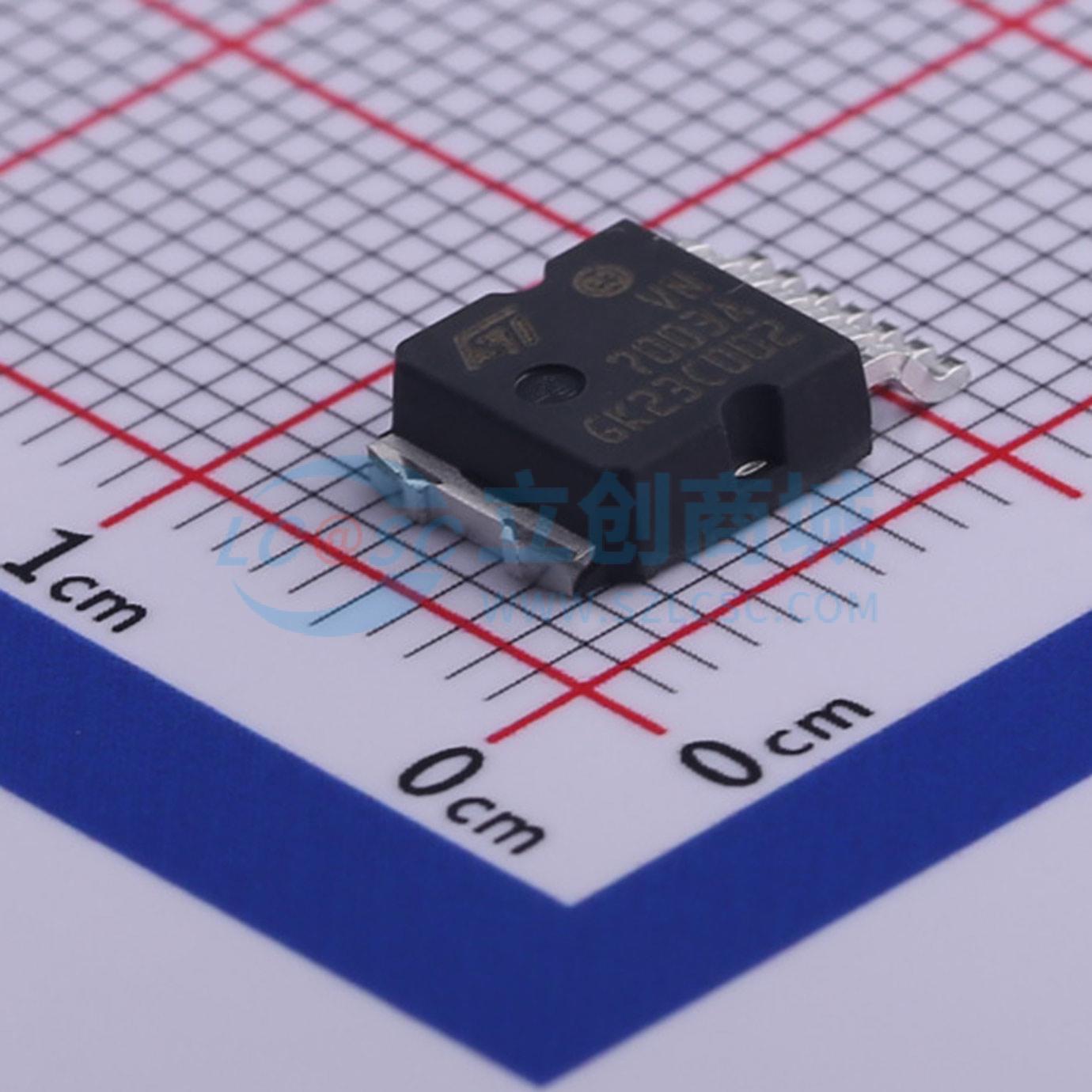

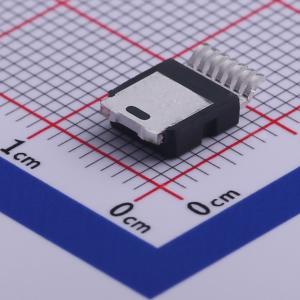

VN7003AHTR
单通道带电流感应模拟反馈的智能高端驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有电流感应模拟反馈的高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7003AHTR
- 商品编号
- C443992
- 商品封装
- Octapak-7
- 包装方式
- 编带
- 商品毛重
- 0.431克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 80A | |
| 导通电阻 | 3.5mΩ | |
| 功能特性 | 过温保护；过流保护；短路保护；过压保护；反向电压保护；负载突降保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款单通道高端驱动器，采用意法半导体（ST）专有的VIPower技术制造，采用Octapak封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。 该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及过温关断。 一个检测使能引脚允许在模块低功耗模式下禁用关断状态诊断，并允许相似器件之间共享外部检测电阻。
商品特性
- 通过AEC-Q100认证
- 适用于深度冷启动应用的极低压操作（符合2013版LV124标准）
- 带电流检测模拟反馈的通用单通道智能高端驱动器
- 极低的待机电流
- 与3 V和5 V CMOS输出兼容
- 诊断功能
- 过载和接地短路（功率限制）指示
- 热关断指示
- 关断状态下的开路负载检测
- 输出与VCC短路检测
- 检测使能/禁用
应用领域
- 汽车智能配电
- 电热塞
- 加热系统
- 直流电机
- 继电器替代
- 高功率电阻性和电感性执行器
