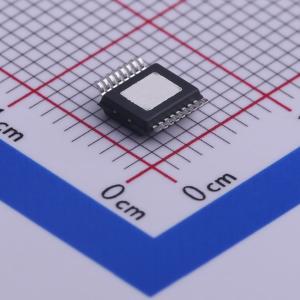

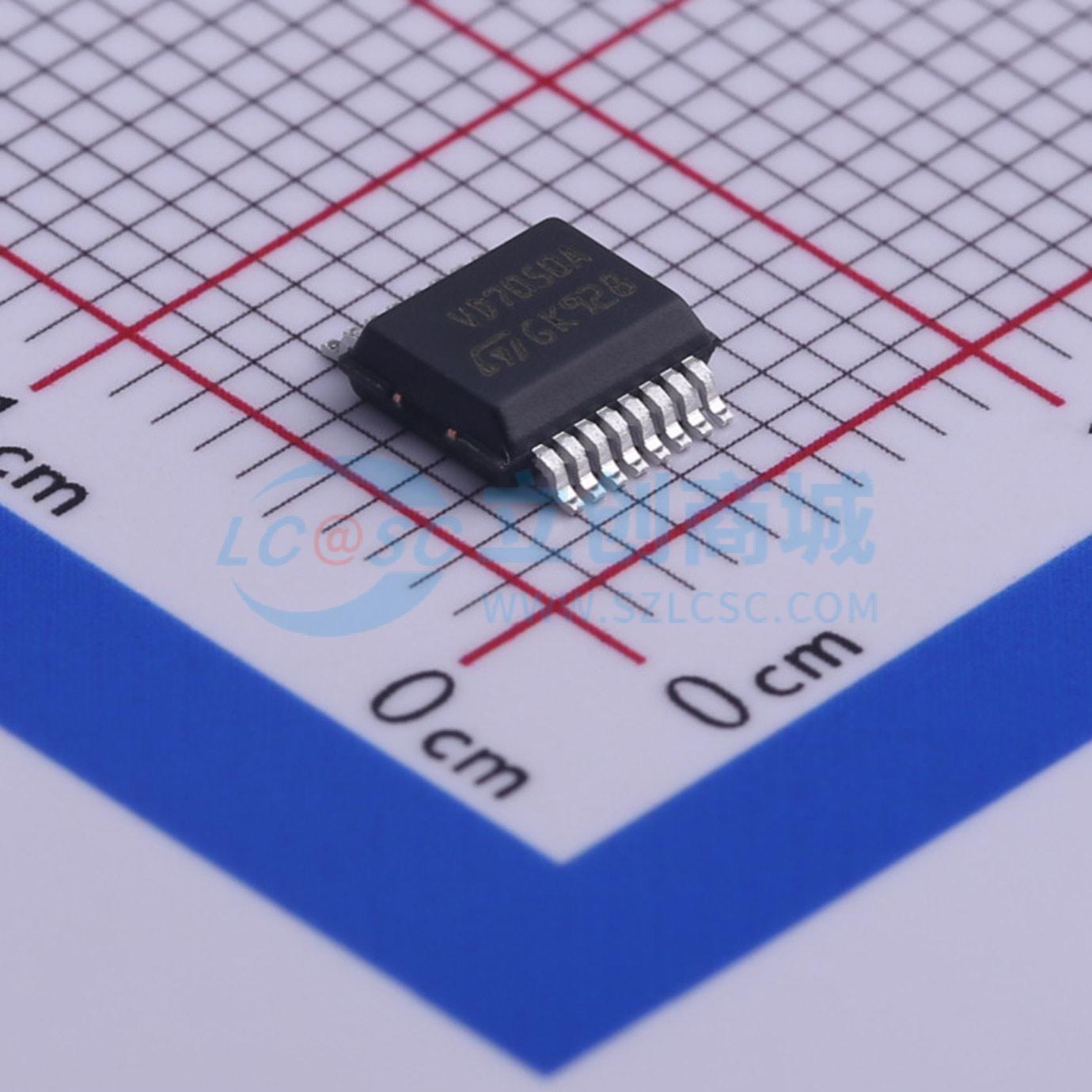

温馨提醒：图片仅供参考，商品以实物为准
VND7050AJTR
双通道高侧驱动器，带多感应模拟反馈，适用于汽车应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有MultiSense模拟反馈的双通道高侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND7050AJTR
- 商品编号
- C443997
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 21A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
该设备是一款采用ST专有的VIPower M0-7技术制造的双通道高边驱动器，封装为PowerSSO-16。该设备设计用于通过3V和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。
该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及具有可配置锁存关闭功能的过温关断。FaultRST引脚在发生故障时解锁输出或禁用锁存关闭功能。
一个专用的多功能复用模拟输出引脚提供了复杂的诊断功能，包括高精度比例负载电流检测、电源电压反馈和芯片温度检测，此外还能检测过载和对地短路、对VCC短路以及OFF状态下开路负载。一个检测使能引脚允许在模块低功耗模式下禁用OFF状态诊断，并允许多个类似设备之间共享外部检测电阻。
商品特性
-
最大瞬态电源电压：40V
-
工作电压范围：4至28V
-
典型导通电阻（每通道）：50 mΩ
-
限流（典型值）：30 A
-
待机电流（最大值）：0.5 μA
-
AEC-Q100 认证
-
带有多传感模拟反馈的通用双通道智能高端驱动器
-
非常低的待机电流
-
兼容3 V和5 V CMOS输出
-
多传感诊断功能
- 复用模拟反馈：
- 高精度比例电流镜负载电流
- VCC 电源电压
- TCHIP 设备温度
- 过载和对地短路（功率限制）指示
- 热关断指示
- 关断状态开路检测
- 输出对VCC短路检测
- 传感使能/禁用
- 复用模拟反馈：
-
保护
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限制
- 通过专用故障复位引脚配置过温或功率限制后的锁存关闭
-
地线丢失和Vcc丢失
-
通过外部元件实现反向电池保护
-
静电放电保护
应用领域
- 所有类型的汽车阻性、感性和容性负载
- 特别适用于汽车信号灯（高达P27W或SAE1156或LED后组合灯）
