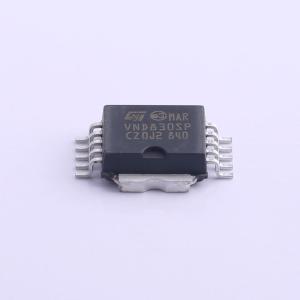

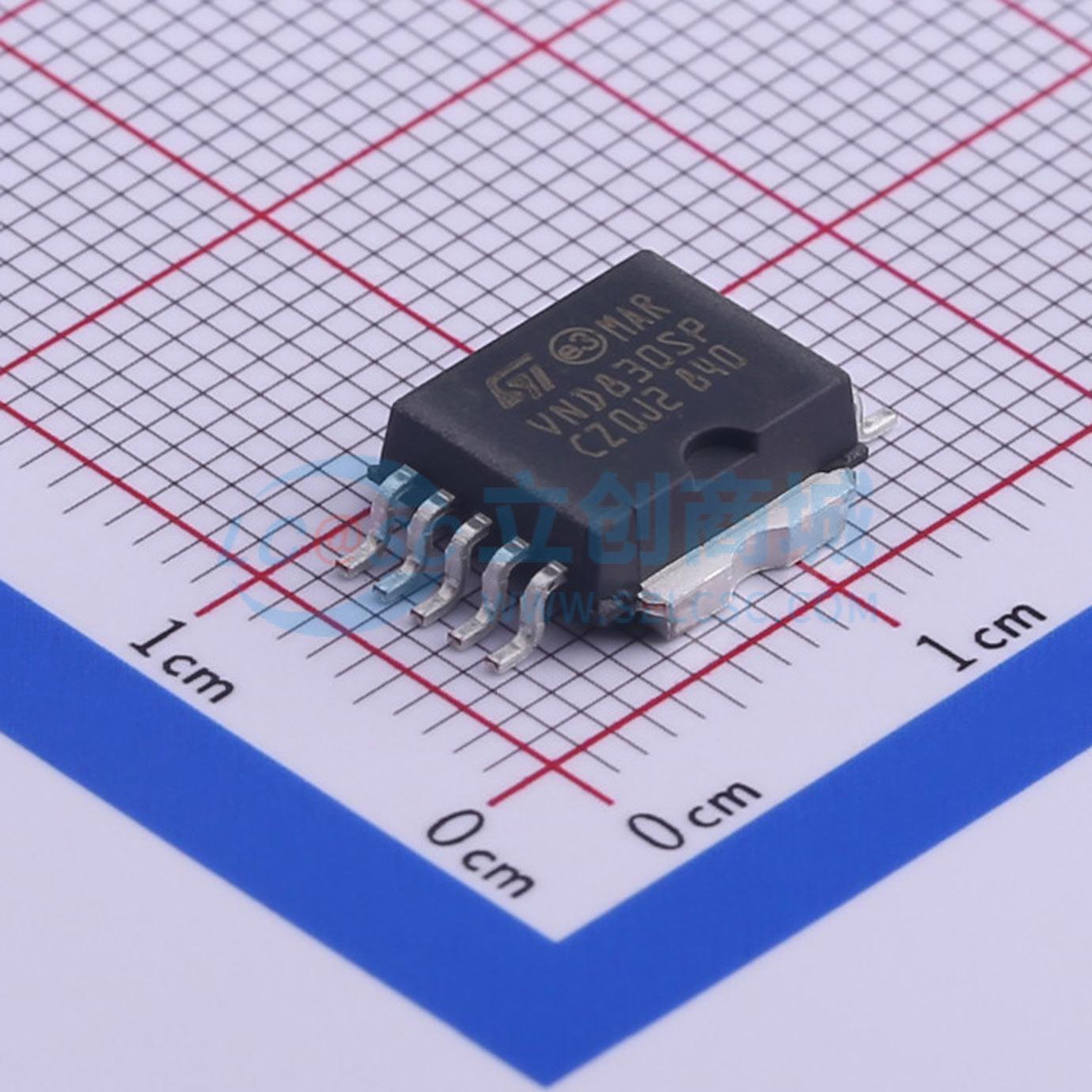

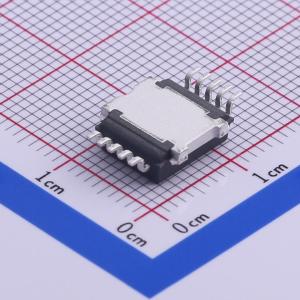

VND830SPTR-E
VND830SPTR-E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道高侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND830SPTR-E
- 商品编号
- C443998
- 商品封装
- PowerSO-10
- 包装方式
- 编带
- 商品毛重
- 1.247克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 6A | |
| 工作电压 | 5.5V~36V | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
VND830SP-E是一款采用VIPower M0-3技术制造的单片器件，用于驱动一侧接地的各类负载。 有源VCC引脚电压钳位可保护器件免受低能量尖峰的影响（参见ISO7637瞬态兼容性表）。 有源电流限制与热关断及自动重启功能相结合，可保护器件免受过载影响。该器件可在导通和关断状态下检测到负载开路情况。在关断状态下可检测到输出端与VCC短路的情况。若接地引脚断开，器件会自动关断。
商品特性
- ECOPACK：无铅且符合RoHS标准 汽车级：符合AEC指南要求
- 极低的待机电流
- 与CMOS兼容的输入
- 导通状态下的负载开路检测
- 关断状态下的负载开路检测
- 热关断保护与诊断
- 欠压关断
- 过压钳位
- 输出端与VCC粘连检测
- 负载电流限制
- 反接电池保护
- 静电放电保护
