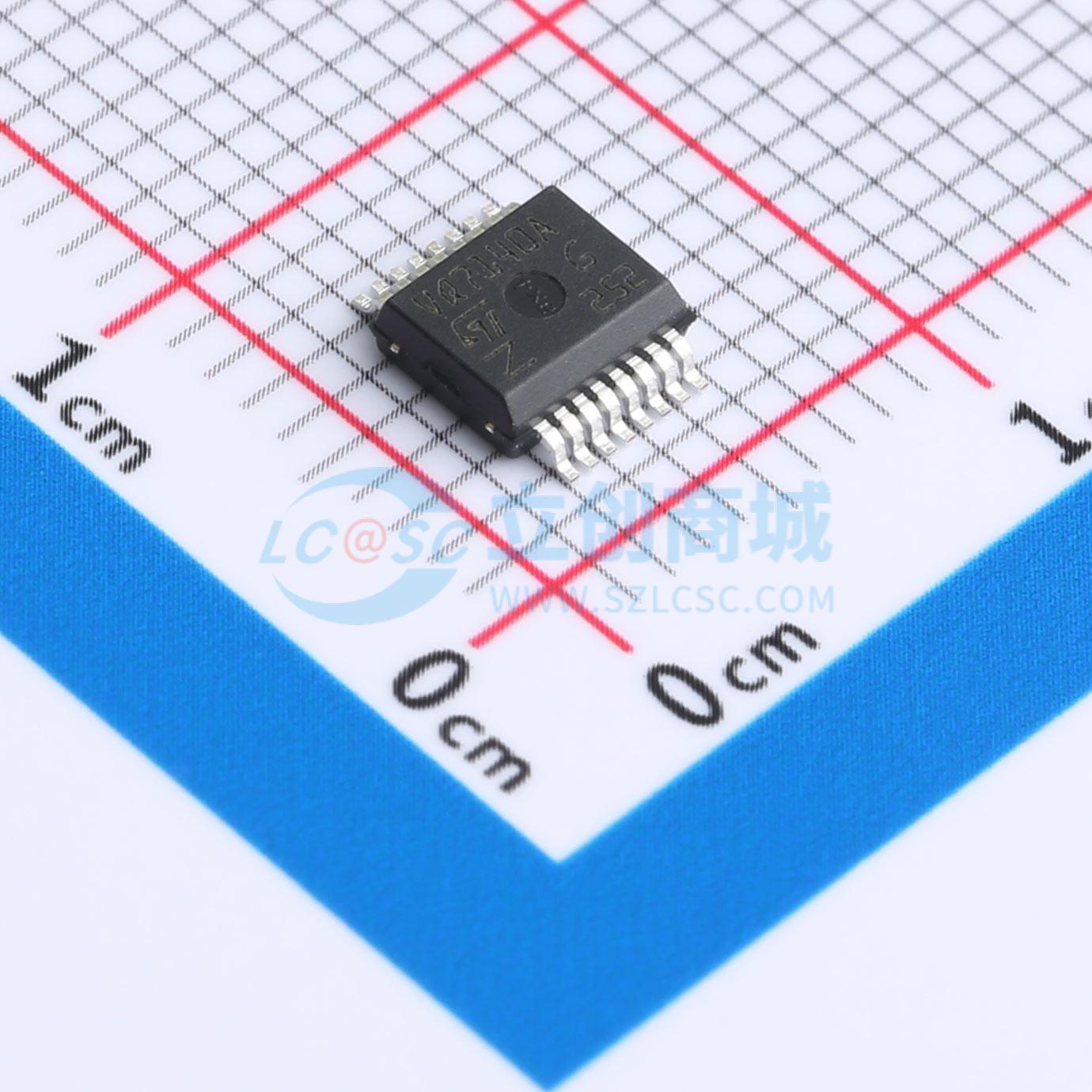

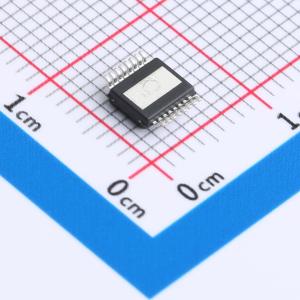

温馨提醒：图片仅供参考，商品以实物为准
VNQ7140AJTR
四通道高边驱动器带多传感模拟反馈
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有MultiSense模拟反馈的四通道高边驱动器，可用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNQ7140AJTR
- 商品编号
- C444002
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.159167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 16A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 140mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
该设备是一款四通道高端驱动器，采用ST专有的VIPower 技术制造，并封装在PowerSSO-16中。该设备设计用于通过3V和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。
该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行的过载主动管理以及具有可配置锁定功能的过温关断。
FaultRST引脚在发生故障时解锁输出或禁用锁定功能。
专用的多功能复用模拟输出引脚提供了复杂的诊断功能，包括高精度比例负载电流检测、电源电压反馈和芯片温度检测，以及过载和对地短路、对Vcc短路和OFF状态下开路负载的检测。
SENSE使能引脚允许在模块低功耗模式期间禁用OFF状态诊断，并允许多个类似设备之间共享外部检测电阻。
商品特性
- 汽车级认证
- 带有多重感应模拟反馈的通用四通道智能高边驱动器
- 极低的待机电流
- 兼容3V和5V CMOS输出
- 多重感应诊断功能
- 复用模拟反馈：负载电流通过高精度比例电流镜，VCC电源电压和芯片温度
- 过载和短路到地（功率限制）指示
- 热关断指示
- 关闭状态开路检测
- 输出短路到VCC检测
- 感应使能/禁用
- 保护
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬态自限制
- 通过专用故障复位引脚配置过温或功率限制后的锁存关闭
- 失去地线和失去Vcc
- 通过外部元件实现反向电池保护
- 静电放电保护
应用领域
- 所有类型的汽车阻性、感性和容性负载
- 特别适用于汽车信号灯（高达R10W或LED后组合灯）
