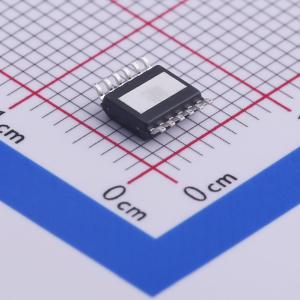

VND5E050J-E 和 VND5E050K-E 是采用 ST 专有的 VIPower M0-5 技术制造的双通道高侧驱动器，封装在小巧的 PowerSSO-12 和 PowerSSO-24 封装中。这些器件设计用于驱动汽车接地负载，提供保护、诊断功能，并且具有与任何微控制器兼容的 3V 和 5V CMOS 接口。这些器件集成了先进的保护功能，如限流、通过功率限制进行涌流和过载主动管理、带自动重启的过温关断以及过压主动钳位。每个输出通道都有一个专用的低电平数字状态引脚，以提供增强的诊断功能，包括快速检测过载和短路到地、过温指示、短路到 Vcc 诊断以及开路负载检测。通过将 STAT_DIS 引脚拉高，可以禁用整个器件的诊断反馈，从而允许与其他类似器件进行有线或连接。

• 最大电源电压：41V
• 工作电压范围：4.5 至 28V
• 最大导通电阻（每通道）：50 mΩ
• 电流限制（典型值）：27 A
• 关断状态下的电源电流：2 μA (1)

一般特性

• 通过功率限制实现涌电流主动管理
• 非常低的待机电流
• 3.0V CMOS 兼容输入
• 优化的电磁辐射
• 非常低的电磁敏感度
• 符合 2002/95/EC 欧洲指令

诊断功能

• 开漏状态输出
• 导通状态开路检测
• 关断状态开路检测
• 输出短接到 Vcc 检测
• 过载和短路到地（功率限制）指示
• 热关断指示

保护

• 欠压关断
• 过压钳位
• 负载电流限制
• 快速热瞬变自限
• 防止地线丢失和 VCC 丢失
• 带自动重启的过温关断（热关断）
• 反向电池保护
• 静电放电保护

• 所有类型的阻性、感性和容性负载
