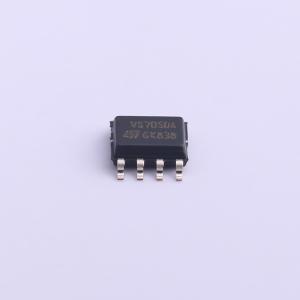

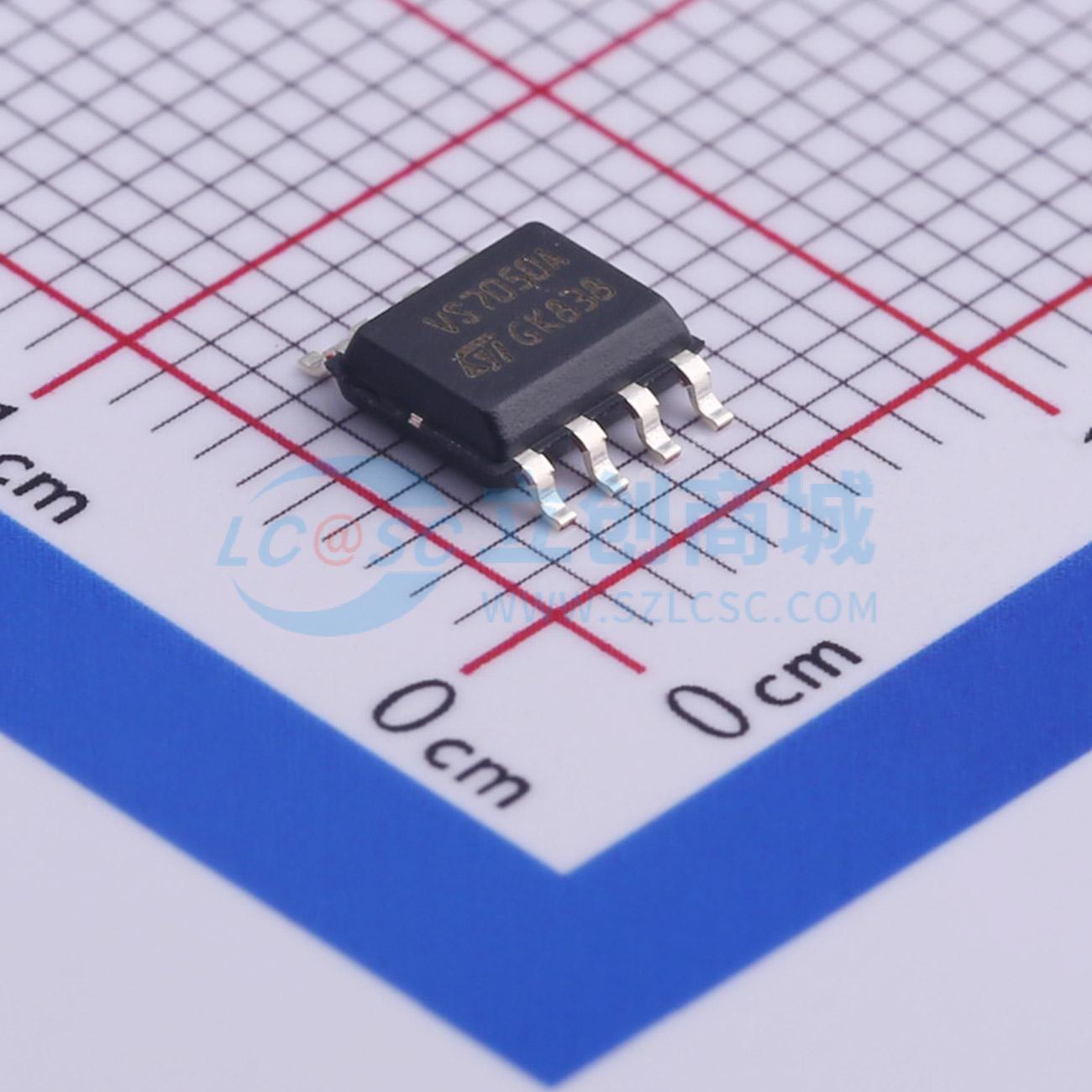

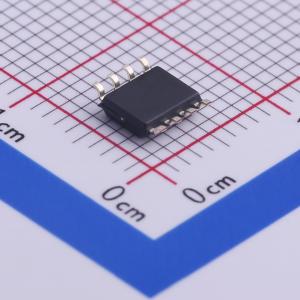

VN7050ASTR

用于汽车应用的高边驱动器，带有多重模拟反馈

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

参数完善中

单通道SMART高边驱动器，具有MultiSense模拟反馈。极低的待机电流。兼容3V和5V CMOS输出。

MultiSense诊断功能包括通过高精度比例电流镜实现的负载电流多路复用模拟反馈、Vcc电源电压以及Tchip器件温度。其他特性还包括过载和短路至地（功率限制）指示、热关断指示、OFF状态开路检测、输出短路至Vcc检测以及感测使能/禁用。

该设备设计用于通过与3V和5V CMOS兼容的接口驱动12V汽车接地负载，并提供保护和诊断功能。集成了高级保护功能，如负载电流限制、通过功率限制进行的过载主动管理以及具有可配置锁存功能的过温关断。FaultRST引脚可用于在发生故障时解锁输出或禁用锁存功能。

专用多功能多路复用模拟输出引脚提供了复杂的诊断功能，包括高精度比例负载电流感测、电源电压反馈和芯片温度感测，以及过载和对地短路、对Vcc短路及OFF状态下开路的检测。感测使能引脚允许在模块低功耗模式期间禁用OFF状态诊断，并允许多个类似设备之间共享外部感测电阻。
