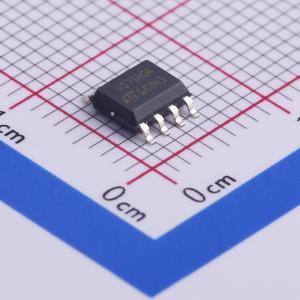

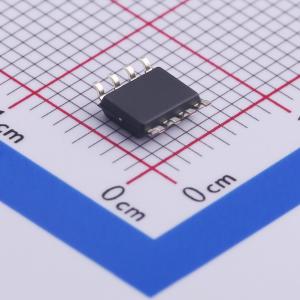

温馨提醒：图片仅供参考，商品以实物为准
VN7140ASTR
适用于汽车应用的，带MultiSense模拟反馈的高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持模拟电流感应的单通道HSD
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7140ASTR
- 商品编号
- C443994
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 140mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
单通道智能高端驱动器，具有MultiSense模拟反馈。极低的待机电流。兼容3V和5V CMOS输出。
MultiSense诊断功能包括高精度比例电流镜的负载电流多路复用模拟反馈、电源电压以及芯片温度。该设备还提供过载和对地短路（功率限制）指示、热关断指示、关闭状态开路检测、输出对电源电压短路检测以及感测启用/禁用功能。
该设备设计用于通过3V和5V CMOS兼容接口驱动12V汽车接地负载，并提供保护和诊断功能。它们集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及带有可配置锁存的过温关断。FaultRST引脚在发生故障时解锁输出或禁用锁存功能。专用多功能多路复用模拟输出引脚提供高级诊断功能，包括高精度比例负载电流感测、电源电压反馈和芯片温度感测，以及过载和对地短路检测、对电源电压短路检测以及关闭状态开路检测。感测使能引脚允许在模块低功耗模式期间禁用关闭状态诊断，并允许在类似设备之间共享外部感测电阻。
应用领域
- 所有类型的汽车阻性、感性和容性负载
- 特别适用于汽车信号灯（高达R10W或LED后组合灯）
- 为ADAS系统提供保护电源：雷达和传感器
