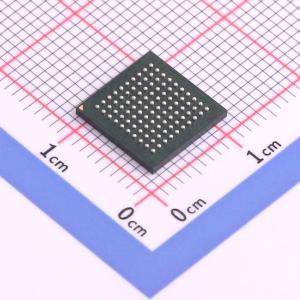

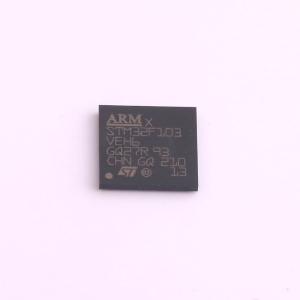

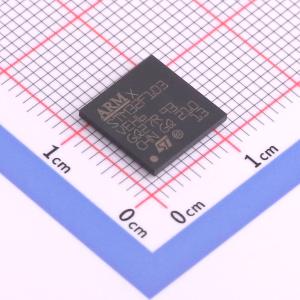

STM32F103VEH6
主流增强型ARM Cortex-M3 MCU，具有512 KB Flash、72 MHz CPU、电机控制、USB和CAN
- SMT扩展库
描述
主流增强型ARM Cortex-M3 MCU，具有512 KB Flash、72 MHz CPU、电机控制、USB和CAN
- 品牌名称ST(意法半导体)
商品型号
STM32F103VEH6商品编号
C443969商品封装
BGA-100包装方式
盒装
商品毛重
1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM-M3 | |
| 程序存储容量 | 512KB | |
| RAM总容量 | 64KB | |
| GPIO端口数量 | 80 | |
| 工作电压范围 | 2V~3.6V | |
| CPU最大主频 | 72MHz | |
| 程序存储器类型 | FLASH | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| (E)PWM(位数) | - | |
| USB通用接口 | - |
| 属性 | 参数值 | |
|---|---|---|
| 内部比较器 | - | |
| 外设/功能 | DMA；温度传感器；PWM | |
| 通信协议 | - | |
| 看门狗 | - | |
| RTC实时时钟 | - | |
| IrDA红外接口 | - | |
| 低电压检测 | - | |
| CCP捕获/比较 | - | |
| SDIO | - | |
| DMA(直接存储器存取) | - | |
| 内部振荡器 | 有 | |
| 应用领域 | - |
详细信息
- 系列说明
- 特性
STM32F103xC、STM32F103xD和STM32F103xE高性能系列，集成了工作频率为72 MHz的高性能ARM Cortex-M3 32位RISC内核、高速嵌入式存储器（高达512 KB的Flash存储器和高达64 KB的SRAM存储器），以及大量连接至2条APB总线的增强型I/O和外设。所有器件均提供3个12位ADC、4个通用16位定时器、2个PWM定时器以及标准和高级通信接口：多达2个I2C、3个SPI、2个I2S、1个SDIO、5个USART、1个USB和1个CAN。
STM32F103xC/D/E大容量高性能系列的工作温度范围是–40至+105 °C，电源电压范围是2.0至3.6 V。该系列提供了一套全面的节能模式，可实现低功耗应用设计。
这些特性使得STM32F103xC/D/E大容量高性能系列微控制器成为各种应用的理想之选，例如电机驱动、应用控制、医疗和手持式设备、PC和游戏外设、GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、警报系统、视频电话和HVAC等。
型号规格表示方法
文档
用户手册
STM32F103xC、STM32F103xD和STM32F103xE系列数据手册（英文）
查看详情
ST(意法半导体)_STM32F101xx、STM32F102xx、STM32F103xx、STM32F105xx、STM32F107xx高级Arm 32位MCU参考手册.pdf
查看详情
ST(意法半导体)_STM32F10xxx闪存微控制器编程手册（英文）
查看详情
ST(意法半导体)_STM32F10xxx/20xxx/21xxx/L1xxx Cortex-M3编程手册（英文）
查看详情
设计工具/软件相关的应用手册
立创·梁山派_Keil开发环境搭建参考（中文）
查看详情
ST(意法半导体)_使用USART的STM32F10x应用内编程应用笔记（英文）
查看详情
ST(意法半导体)_通过STM32Cube和标准外设库的软件扩展实现32位定时器分辨率应用笔记（英文）
查看详情
ST(意法半导体)_STM32F10x微控制器中的EEPROM仿真应用笔记（英文）
查看详情
ST(意法半导体)_STM32F10xxx系列LCD玻璃驱动固件应用笔记（英文）
查看详情
ST(意法半导体)_通过过采样提高STM32F1系列、STM32F3系列和STM32Lx系列ADC分辨率应用笔记（英文）
查看详情
ST(意法半导体)_使用高密度STM32F103xx微控制器通过外部I2S音频编解码器播放音频文件应用笔记（英文）
查看详情
ST(意法半导体)_使用STM32F10xxx微控制器实现红外遥控协议接收器应用笔记（英文）
查看详情
ST(意法半导体)_QVGA TFT-LCD 直接驱动使用STM32F10xx FSMC外设应用笔记（英文）
查看详情
ST(意法半导体)_STM32F101xx、TM32F102xx和STM32F103xx低功耗模式应用笔记（英文）
查看详情
应用笔记
ST(意法半导体)_STM32F10xxx硬件开发入门（英文）
查看详情
ST(意法半导体)_ST微控制器EMC设计指南（英文）
查看详情
ST(意法半导体)_使用STM32微控制器系列中的DAC生成音频和波形（英文）
查看详情
ST(意法半导体)_如何在STM32微控制器中获得最佳ADC精度（英文）
查看详情
ST(意法半导体)_STM32F101xx和STM32F103xx的RTC校准（英文）
查看详情
ST(意法半导体)_STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x定时器概览（英文）
查看详情
ST(意法半导体)_STM32微控制器应用的移植和兼容性指南（英文）
查看详情
ST(意法半导体)_管理驱动器使能信号以使用STM32的USART进行RS-485和IO-Link通信应用笔记（英文）
查看详情
ST(意法半导体)_管理STM32 MCU中的内存保护单元应用笔记（英文）
查看详情
ST(意法半导体)_用于STM32F1系列的STM32Cube固件示例（英文）
查看详情
ST(意法半导体)_执行硬件设置以及实现低功耗的STM32 GPIO配置应用笔记（英文）
查看详情
ST(意法半导体)_介绍在STM32微控制器上实现USB硬件和PCB指南（英文）
查看详情
ST(意法半导体)_STM32自举程序中使用的CAN协议应用笔记（英文）
查看详情
ST(意法半导体)_STM32F10x的STLM75固件库（英文）
查看详情
ST(意法半导体)_在STM32应用中虚拟增加串行通信外设数目应用笔记（英文）
查看详情
ST(意法半导体)_STM32 自举程序中使用的I2C协议应用笔记（英文）
查看详情
ST(意法半导体)_在STM32器件上处理SPI通信的增强方法（英文）
查看详情
ST(意法半导体)_STM32微控制器的通用定时器说明书（英文）
查看详情
ST(意法半导体)_STM32应用中的软错误的处理（英文）
查看详情
ST(意法半导体)_STM32 MCU和MPU的ESD保护（英文）
查看详情
ST(意法半导体)_扩展STM32微控制器的DAC性能（英文）
查看详情
ST(意法半导体)_如何使用ADC过采样技术提高STM32 MCU的信噪比（英文）
查看详情
ST(意法半导体)_改善微处理器上触摸感应应用的传导噪声稳健性（英文）
查看详情
ST(意法半导体)_增加MCU上触摸传感应用的触摸键数量（英文）
查看详情
ST(意法半导体)_STM32 MCU和MPU的USB Type-C供电介绍（英文）
查看详情
ST(意法半导体)_在MCU上调整触摸传感应用（英文）
查看详情
STC(宏晶)_数字设备中进行算术运算基本知识（英文）
查看详情
勘误表
ST(意法半导体)_STM32F101xC/D/E、STM32F103xC/D/E器件勘误表（英文）
查看详情
软件开发
ST(意法半导体)_STM32的集成开发环境
查看详情
ST(意法半导体)_用于STM32产品编程的STM32CubeProgrammer软件
查看详情
ST(意法半导体)_STM32 虚拟COM端口驱动程序
查看详情
ST(意法半导体)_STM32 Cube初始化代码生成器
查看详情
ST(意法半导体)_STM32 Flash加载器演示程序
查看详情
ST(意法半导体)_STM32串行线查看器（SWV）和嵌入式跟踪宏单元（ETM）功能的示例和技术笔记
查看详情
ST(意法半导体)_在运行时测试STM32应用的监控工具
查看详情
ST(意法半导体)_Audio Engine WMA解码器和实用程序
查看详情
ST(意法半导体)_使用 STM32F1x 和 STM32L1x DMA 控制器
查看详情
ST(意法半导体)_使用USART进行STM32F10xxx应用内编程
查看详情
ST(意法半导体)_如何在STM32F101xx和STM32F103xx微控制器中使用链路系统达到32位定时器分辨率
查看详情
ST(意法半导体)_STM32F101xx和STM32F103xx微控制器中的EEPROM仿真
查看详情
ST(意法半导体)_STM32F10xxx LCD玻璃驱动器固件
查看详情
ST(意法半导体)_通过过采样改善STM32F1x和STM32L1x ADC分辨率
查看详情
ST(意法半导体)_如何使用大容量STM32F103xx微控制器通过外部I2S音频编解码器播放音频文件
查看详情
ST(意法半导体)_管理RS-485的驱动器使能信号和与STM32 USART的IO-Link通信
查看详情
ST(意法半导体)_使用STM32F1微控制器实现红外遥控协议的接收器
查看详情
ST(意法半导体)_STM32F10x标准外设库
查看详情
ST(意法半导体)_STM32 TFT-LCD直接驱动演示固件
查看详情
ST(意法半导体)_STM32F101xx和STM32F103xx低功耗模式
查看详情
硬件开发
NUCLEO-F103RB
STM32 Nucleo板为用户提供了一种经济实惠且灵活的方式来尝试新概念并使用STM32微控制器构建原型，从性能，功耗和功能的各种组合中进行选择。
查看链接>>
STLINK-V3SET
STLINK-V3SET是STM8和STM32微控制器的模块化独立调试和编程探头。它由一个主模块和一个互补的适配器板组成。
查看链接>>
STLINK-V3MODS
STLINK-V3MODS迷你调试器和编程器的STM32微控制器。
查看链接>>
STLINK-V3MINIE
STLINK-V3MINIE调试器/程序员微型探头用于STM32微控制器。
查看链接>>
ST-LINK/V2
ST-LINK/V2 是用于 STM8 和 STM32 微控制器的在线调试器和编程器。单线接口模块（SWIM）和JTAG/串行线调试（SWD）接口用于与应用板上的任何STM8或STM32微控制器进行通信。
查看链接>>
ST-LINK/V2-ISOL
ST-LINK/V2 是 STM8 和 STM32 微控制器系列的在线调试器/编程器。单线接口模块(SWIM)和JTAG/串行线调试(SWD)接口，便于与位于应用板上的任何 STM8 或STM32微控制器通信。
查看链接>>
参考设计
单片机最小系统板-STM32F103VET6
此模块是STM32F103VET6最小系统功能板。集成了STM32F103VET6最小系统电路、5V转3.3V稳压电路、USB转TTL电路、串口一键下载电路、JTAG标准接口、LCD接口、OLED接口、SD卡座、按键、状态指示灯等外设。将MCU的所有GPIO口全部引出（除PC14、PC15），方便用户连接其他外设模块。
查看链接>>
STM32F103RCT6主控（H题）
核心板上秉持最小原则仅搭载了OLED显示模块、CH340下载模块、三个自定义按键和一个复位按键。外部晶振采用8M和32.768K，满足常规的定时需求。电源模块采用了AMS1117-3.3，工作供电方式可采用USB供电，或直接在板子的任一5.0V引脚供给5V电压即可。
查看链接>>
STM32F103RCT6核心板
参考Arduino Due外观设计的STM32F103RCT6开发板
查看链接>>
精简版STM32F103RE开发板
【实物已验证】精简版STM32F103RE开发板
查看链接>>
