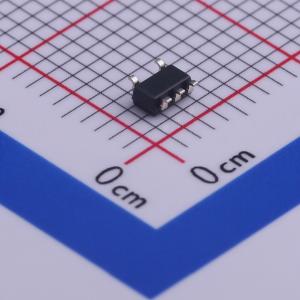

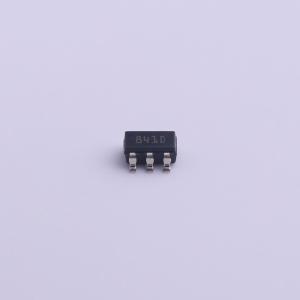

PM8841D

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PM8841是一款高频单通道低端MOSFET驱动器，专为与数字电源转换微控制器（如意法半导体的STLUX™系列产品）配合使用而设计。PM8841的输出灌电流能力为1 A，拉电流能力为0.8 A。
品牌名称: ST(意法半导体)
商品型号: PM8841D
商品编号: C443862
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.082克(g)

商品参数

商品概述

PM8841是一款高频单通道低端MOSFET驱动器，专为与数字电源转换微控制器（如意法半导体的STLUX系列产品）配合使用而设计。 PM8841的输出灌电流能力为1 A，拉电流能力为0.8 A。驱动器的输入电平由IN_TH引脚（2 V至5.5 V之间）的电压决定。该引脚通常连接到与微控制器电源电压相同的电压。 PM8841器件包含输入和输出下拉电阻。输入和输出级均设有欠压锁定（UVLO）电路，可防止IC在不安全的条件下驱动外部MOSFET。

商品特性

低端MOSFET驱动器
1 A灌电流和0.8 A拉电流能力
输入阈值的外部参考
宽电源电压范围（10 - 18 V）
输入和输出下拉电阻
短传播延迟
输入和输出欠压锁定
宽工作温度范围：-40 ℃至125 ℃
SOT23-5封装

应用领域

开关电源（SMPS）
数字照明
无线电池充电器
数字控制MOSFET

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	1A

	属性	参数值
	拉电流(IOH)	800mA
	工作电压	10V~18V
	上升时间(tr)	20ns
	下降时间(tf)	20ns
	工作温度	-40℃~+125℃
