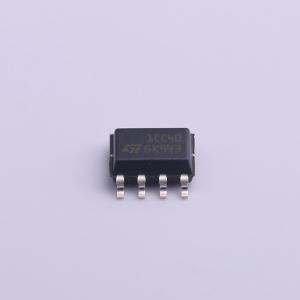

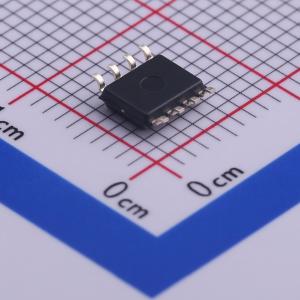

温馨提醒：图片仅供参考，商品以实物为准
ST1CC40DR
ST1CC40DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3 A、850 KHz单片式同步步降恒定电流LED驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1CC40DR
- 商品编号
- C443863
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.289克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~18V | |
| 开关频率 | 850kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 7% |
商品概述
ST1CC40器件是一款850 kHz固定开关频率的单片降压DC-DC转换器，设计用作精确的恒流源，可调电流能力高达3A DC。调节输出电流通过将传感电阻连接到反馈引脚来设置。嵌入式同步整流和典型100 mV的RSENSE电压降提高了效率性能。由于高开关频率和陶瓷输出电容兼容性，整体应用的尺寸得以最小化。该器件具有过热、过流和输出短路的全面保护。在禁止模式下，待机电流消耗最小。ST1CC40提供VFQFPN8 4mm×4mm 8引脚封装和标准SO8封装。
商品特性
- 3.0V至18V工作输入电压范围
- 850 kHz固定开关频率
- 典型100 mV电流检测电压降
- 禁止模式下待机电流为6 μA
- ±7%输出电流精度
- 同步整流
- 典型RDS(on)：95 mΩ HS / 69 mΩ LS
- 峰值电流模式架构
- 嵌入式补偿网络
- 内部电流限制
- 兼容陶瓷输出电容
- 热关断
应用领域
- 电池充电器
- 标牌
- 应急照明
- 高亮度LED驱动
- 通用照明
