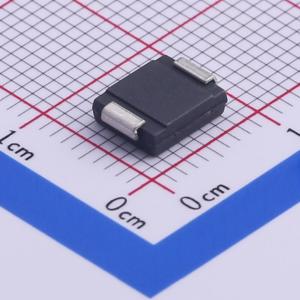

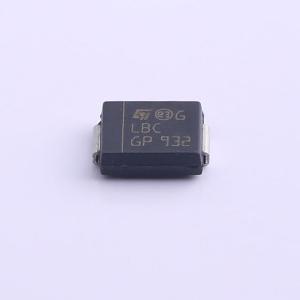

LNBTVS6-304S
单向TVS 28V截止 峰值浪涌电流：500A@8/20us
- 描述
- LNBTVS系列旨在保护卫星机顶盒中的LNB稳压器，使其免受符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电影响，以及符合IEC 61000 - 4 - 4和5标准的电气过应力影响。这些器件可在整个消费级温度范围（最高85 ℃）内防护高达6 kV的浪涌。平面技术使这些器件适用于高端机顶盒，能长期提供可靠性和稳定性。LNBTVS采用SMB或SMC封装（封装尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LNBTVS6-304S
- 商品编号
- C443859
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 500A@8/20us | |
| 峰值脉冲功率(Ppp) | 22.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 30V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
LNBTVS系列产品旨在保护卫星机顶盒中的LNB稳压器，使其免受符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电影响，以及符合IEC 61000 - 4 - 4和5标准的电气过应力影响。在整个消费级温度范围（最高85°C）内，这些器件能够承受高达6 kV的浪涌。 平面技术使这些器件适用于高端机顶盒，可长期提供可靠性和稳定性。 LNBTVS采用SMB或SMC封装（焊盘尺寸符合IPC 7531标准）。
商品特性
- 脉冲峰值功率：
- 最高3 kW（10/1000 μs）
- 最高22.5 kW（8/20 μs）
- 击穿电压范围：23.1 V至30 V
- 低钳位系数
- 低正向电压（VF）的单向器件（3 A时VF = 1.2 V）
- 低漏电流：25°C时为0.2 μA
- 最高工作结温（Tjmax）：150°C
- 标准焊盘尺寸下，在Tj = 85°C时仍符合IEC 61000 - 4 - 5标准
- 在Tjmax时具有高功率能力 - 1250 W（10/1000 μs）
- 符合JEDEC标准的封装外形
- 与LNBH电源和控制IC兼容
- IEC 61000 - 4 - 2 4级标准：
- 15 kV（空气放电）
- 8 kV（接触放电）
- MIL STD 883G方法3015 - 7：3B类 - 25 kV人体模型（HBM）
- 树脂符合UL 94 V0标准
- 符合MIL - STD - 750方法2026可焊性要求
- 符合EIA STD RS - 481和IEC 60286 - 3包装标准
- 符合IPC 7531焊盘尺寸
应用领域
- 在需要防雷浪涌的应用中，像LNBTVSx - 22xx这样的瞬态电压抑制器（TVS）器件可用于保护LNBHxx以及与天线电缆电气连接的其他器件。
- LNBTVSx - 22xx二极管专门用于LNBHxx稳压器的防雷和电气过应力浪涌保护。
