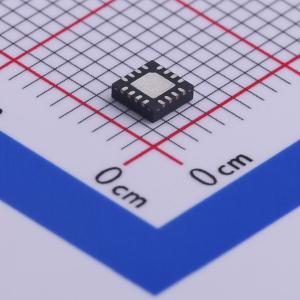

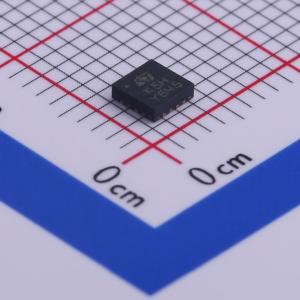

LM2902Q4T
低功耗双极性运算放大器
- SMT扩展库
- 嘉立创SMT补贴
描述
低功耗双极性运算放大器
- 品牌名称ST(意法半导体)
商品型号
LM2902Q4T商品编号
C443857商品封装
QFN-16-EP(3x3)包装方式
编带
商品毛重
0.56克(g)
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | 运算放大器 | |
放大器数 | 四路 | |
最大电源宽度(Vdd-Vss) | 30V | |
轨到轨 | - | |
增益带宽积(GBP) | 1.3MHz | |
输入失调电压(Vos) | 7mV | |
输入失调电压温漂(Vos TC) | 30uV/℃ |
属性 | 参数值 | |
---|---|---|
压摆率(SR) | 0.4V/us | |
输入偏置电流(Ib) | 20nA | |
噪声密度(eN) | 40nV/√Hz@1kHz | |
共模抑制比(CMRR) | 80dB | |
输出电流 | 60mA | |
工作温度 | -40℃~+125℃ |
详细信息
- 特性
规格
- 宽带增益: 1.3 MHz
- 输入共模电压范围: 包括负轨
- 大电压增益: 100 dB
- 每放大器供电电流: 375 µA
- 低输入偏置电流: 20 nA
- 低输入失调电流: 2 nA
- 电源电压范围:
- 单电源: 3 V 至 30 V
- 双电源: ±1.5 V 至 ±15 V
产品规格
ST(意法半导体)_DS0506 低功耗四运算放大器 9.0(英文)
查看详情
技术文档
ST(意法半导体)_如何将低电压精密运算放大器的性能扩展到高压高侧电流检测应用 1.0(英文)
查看详情
用户手册
ST(意法半导体)_UM0065 标准线性产品宏观模型用户手册 1.0(英文)
查看详情
Design Notes & Tips
ST(意法半导体)_DT0073 基于 X-NUCLEO-IKA01A1 扩展板 1.0 的光学心率监测(英文)
查看详情
简报
ST(意法半导体)_意法半导体汽车应用模拟产品 11.2017(英文)
查看详情
ST(意法半导体)_运算放大器中的精度指的是什么?(英文)
查看详情
选型指南
ST(意法半导体)_ST 模拟片高性能运算放大器和比较器,是耐用、坚固及性能方面的最佳选择 1.0(英文)
查看详情
手册
ST(意法半导体)_运算放大器快速参考指南 1.0(中文)
查看详情
ST(意法半导体)_运算放大器:性能、稳健性和先进技术 1.0(英文)
查看详情
ST(意法半导体)_智能工业产品与解决方案 3.1(中文)
查看详情
梯度价格
嘉立创贴片惊喜价格立即查看
梯度
售价
折合1圆盘
1+¥2.37
10+¥1.92
30+¥1.74
100+¥1.5
优惠活动
库存总量
(单位:个)广东仓
175
江苏仓
0
SMT仓
195
购买数量(3000个/圆盘,最小起订量 1 个 )
个
起订量:1 个3000个/圆盘
近期成交1单
