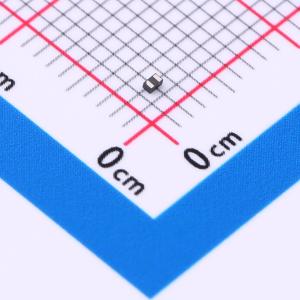

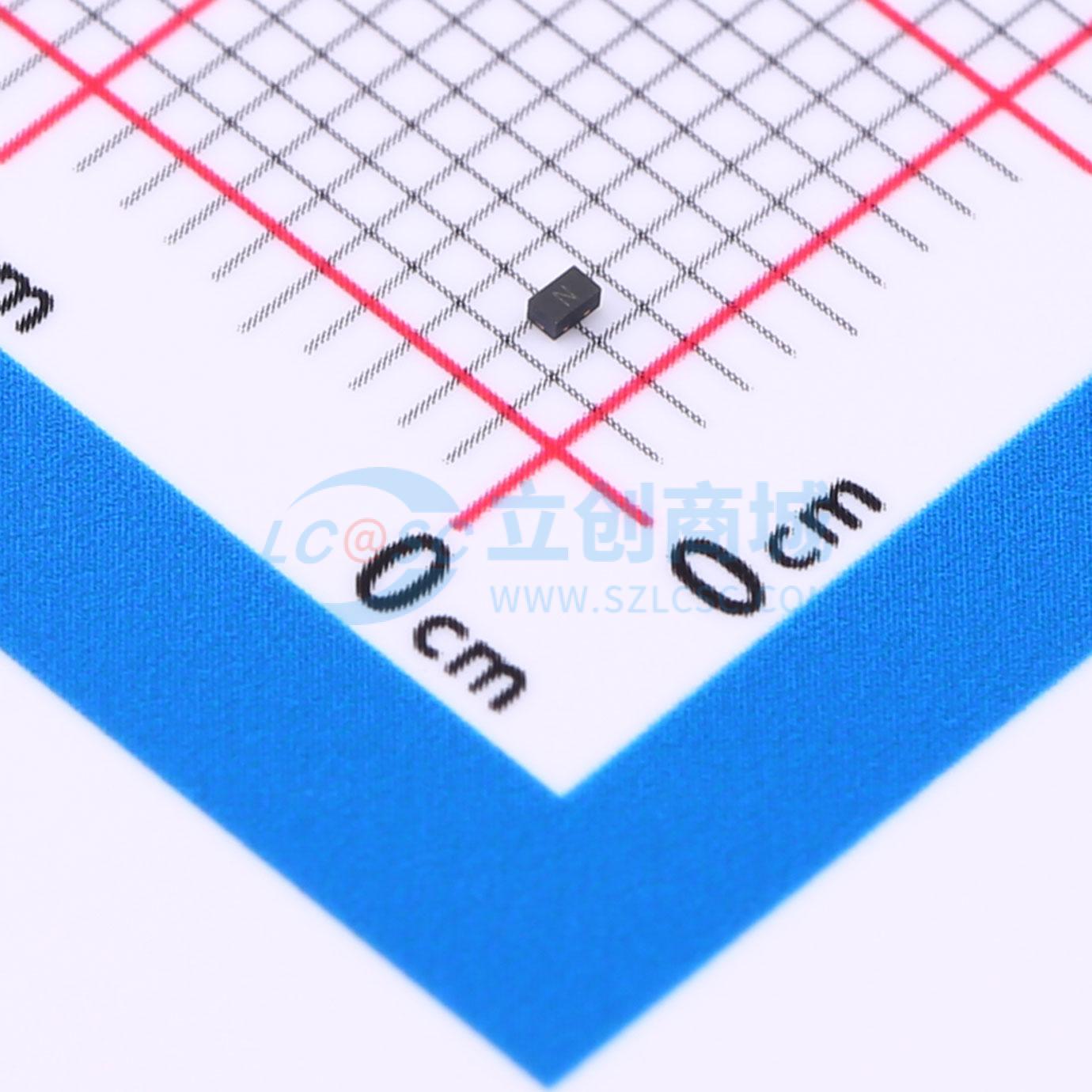

STN101050BL90-HXY
双向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器件（TVS/ESD）具备3A的峰值脉冲电流IPP，能有效抵御瞬时过电压事件。其反向工作电压VRWM为5V，适用于需要在低电压环境下保持稳定的电路。器件的电容CJ仅为0.6皮法（pF），确保在高频应用中对信号完整性影响极小，非常适合用于保护高速数据接口免受静电放电和其他瞬态电压的损害。作为单通道Bi双向保护元件，它提供对称的双向保护特性，可在线路中灵活部署，保障电子设备的安全性和可靠性。该产品是集成到各种消费电子产品中，以增强其防护能力的理想选择。
- 商品型号
- STN101050BL90-HXY
- 商品编号
- C42416211
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 45W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
采用DFN1006(SOD - 882)无引脚超小型表面贴装器件(SMD)塑料封装的低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬态事件造成的损坏。
商品特性
- 单线路双向ESD保护
- 低工作电压：5.0V
- 低钳位电压：在100A时VC = 10V
- 响应时间通常<1ns
- 超低泄漏电流：纳安级别
- 符合IEC 61000 - 4 - 2标准：4级(ESD)
- 符合IEC 61000 - 4 - 5标准(浪涌)：IPPMQ100A
应用领域
- 便携式电子设备
- 计算机及周边设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 电源
