温馨提醒：图片仅供参考，商品以实物为准

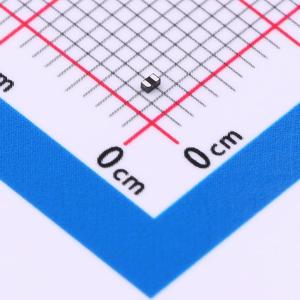

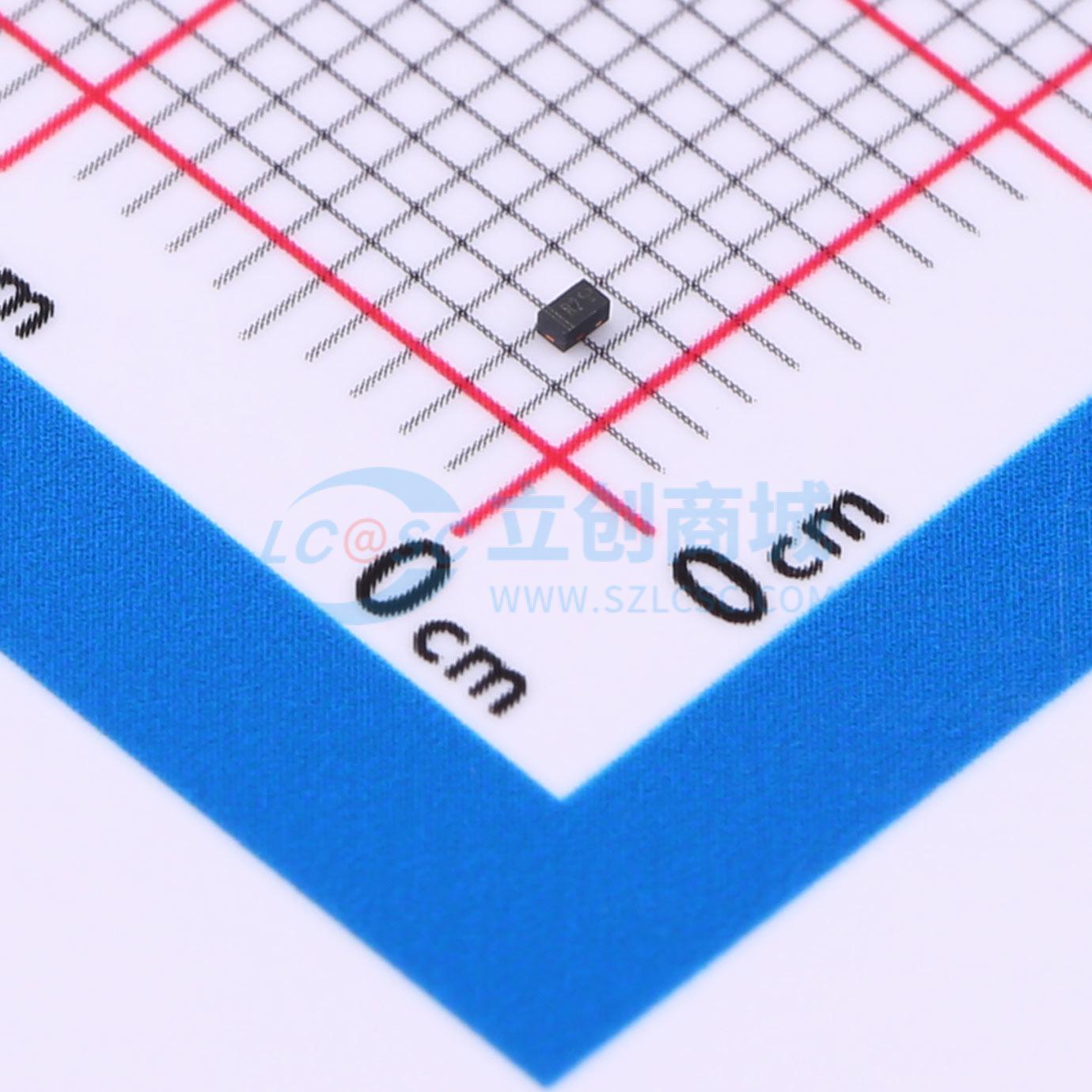

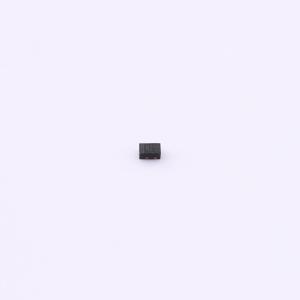

AOZ8S507BDS-07
双向ESD 7V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此静电和浪涌保护器件（TVS/ESD）为电子设备提供稳健的瞬态电压抑制，其IPP高达8A，能够有效应对较大的瞬时电流冲击。工作电压VRWM为7V，适用于低电压应用环境中的保护需求。器件具有20pF的低电容CJ，确保在保护的同时不影响信号完整性，适合高速数据线路使用。单通道LINE设计简化了集成过程，而Bi双向TYPE特性允许它在电路中正反向均能发挥保护作用。该保护器件特别适用于需要可靠防护的各种消费类电子产品和通信接口，确保设备在面对静电放电和瞬态过压事件时的安全与稳定运行。
- 商品型号
- AOZ8S507BDS-07
- 商品编号
- C42416220
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 104W | |
| 击穿电压(VBR) | 7.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100pA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 18pF |
商品概述
采用DFN1006(SOD - 882)无引脚超小型表面贴装器件(SMD)塑料封装的低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 低工作电压：7.0V
- 低钳位电压：8A时VC = 13V
- 响应时间通常小于1ns
- 超低泄漏电流：纳安级别
- 符合IEC 61000 - 4 - 2标准4级(ESD)
- 符合IEC 61000 - 4 - 5标准(浪涌)：IPPMQ 8A
应用领域
- 便携式电子设备
- 计算机及周边设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 电源
