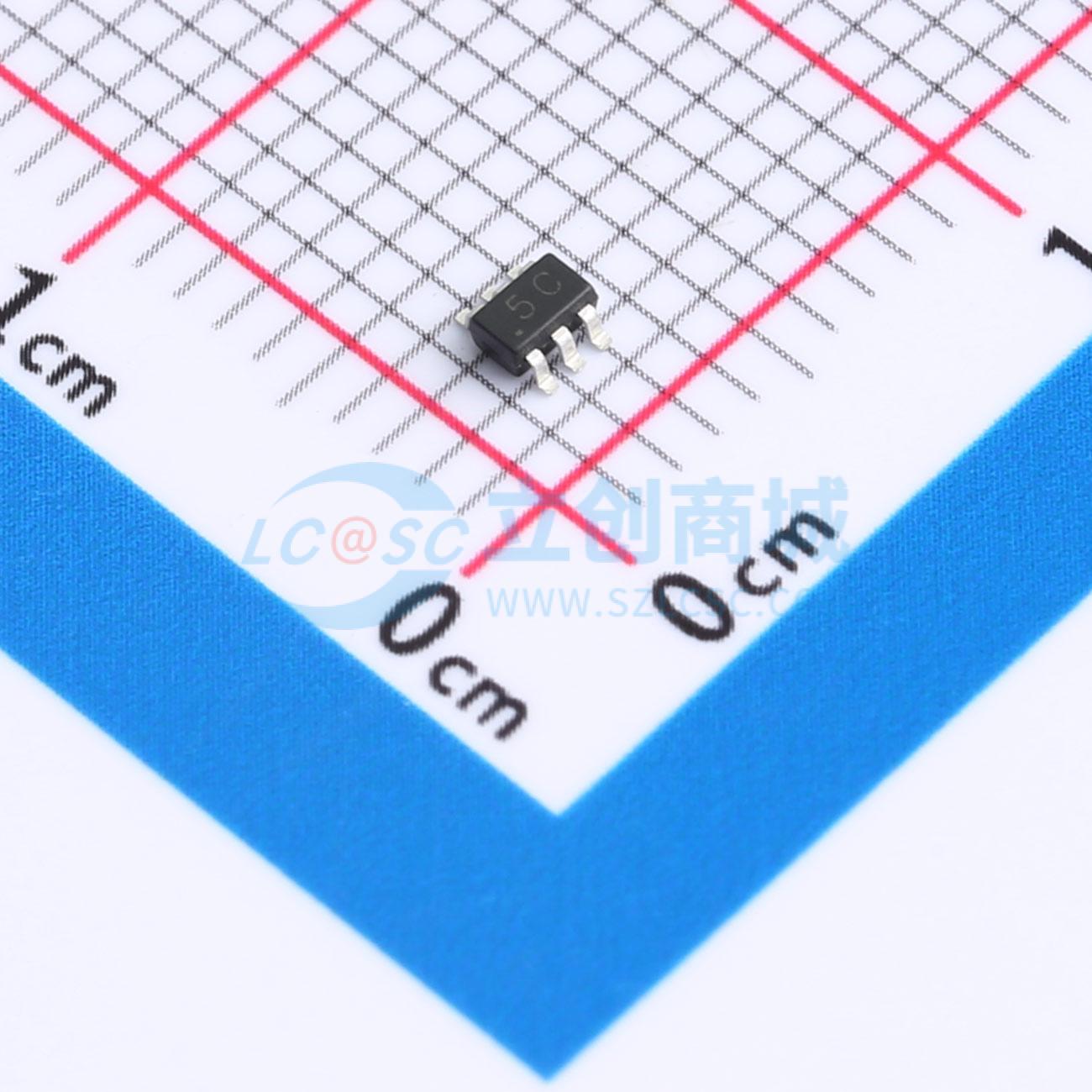

温馨提醒：图片仅供参考，商品以实物为准

SMF05C.TCT-HXY

单向ESD 5V截止峰值浪涌电流：8A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款静电和浪涌保护器件（TVS/ESD）专为敏感电路提供瞬态电压抑制，确保电子设备稳定运行。其IPP为8A，表明能承受较大峰值脉冲电流；VRWM达5V，适合用作数据线防护，维持信号完整性。电容CJ为100pF，低电容特性有助于减少对信号的影响，保持传输质量。该器件采用5通道设计，支持多线路同时保护，且为Uni单向类型，适用于防止因静电放电和电压突波引起的损害，广泛适用于各类需要可靠保护的电子产品中。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: SMF05C.TCT-HXY
商品编号: C42416643
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.021812克(g)

商品参数

商品概述

SMF05C.TCT 是一款五通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对 ESD 二极管组成，可将正或负的 ESD 电流引导至正或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为 GND）连接到系统地。正的 ESD 电流通过一个 ESD 二极管和齐纳二极管被引导至地，正的 ESD 电压被钳位至齐纳电压。

商品特性

五线路单向 ESD 保护
IEC 61000-4-2 第 4 级 ESD 保护
低反向关断电压：5V
低反向钳位电压
低漏电流
快速响应时间
小封装节省电路板空间
符合 RoHS 标准
SOT-363 封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	100W

	属性	参数值
	击穿电压(VBR)	6.2V
	反向电流(Ir)	1uA
	通道数	五路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	100pF
