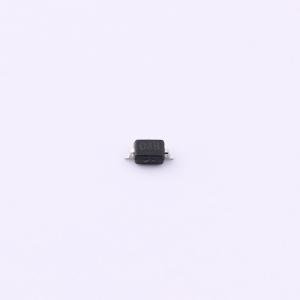

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L1BAF-HXY
双向ESD 3.3V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器件（TVS/ESD）具备38A的峰值脉冲电流IPP承载能力，能够有效抵御瞬时高电流冲击。其工作电压VRWM为3.3V，确保在标准电源电压环境下稳定运行，不会因过早触发而影响正常操作。该元件拥有80皮法（pF）的电容CJ，适用于需要一定信号完整性的应用场景，同时保持了较低的插入损耗。作为单通道双向TYPE保护器，它能够在正反两个方向上提供对称的过电压保护，特别适合用于保护电子设备中的敏感接口免受静电放电和其他瞬态电压事件的影响，保障数据传输的可靠性和稳定性。
- 商品型号
- PESD3V3L1BAF-HXY
- 商品编号
- C42416650
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.019463克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 16V | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 反向电流(Ir) | 40uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
一款采用超小型扁平引线SOD-323塑料封装的双向静电放电保护二极管，旨在保护单条信号线免受静电放电和其他瞬态事件的损害。
商品特性
- 为单条线路提供双向静电放电保护
- 反向截止电压：最大 3.3 V
- 低漏电流：纳安级
- 响应时间典型值 < 1 ns
- 低钳位电压：在 IPP=20A 时，VC < 16V
- 静电放电保护能力：30 kV（空气放电）/ 30 kV（接触放电）（依据 IEC61000-4-2 标准）
- 符合 RoHS 规范
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑、台式机及服务器
