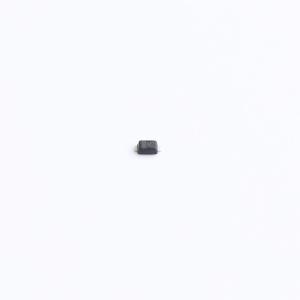

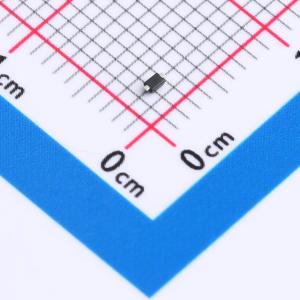

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0501H.TCT-HXY
单向ESD 5V截止 峰值浪涌电流：15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电和浪涌保护器件为Uni单向设计，适用于1通道线路保护。它具有5V的反向工作电压（VRWM），确保在标准操作条件下提供透明的信号路径，同时有效抵御瞬态过电压。其IPP峰值脉冲电流达到15A，能够迅速响应并抑制电压尖峰，保护后端电路免受损害。器件的电容值CJ为180pF，在保持低电容特性的同时，不影响信号的完整性。此TVS/ESD保护元件适合集成到需要稳定性和可靠性的电子产品中，如消费类设备的数据接口和其他敏感电子线路，以确保电路的安全与稳定运行。
- 商品型号
- UCLAMP0501H.TCT-HXY
- 商品编号
- C42416653
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016897克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 250W | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
