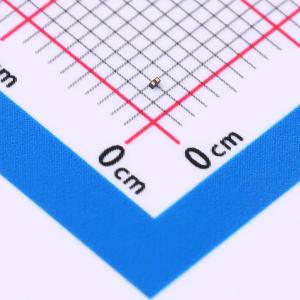

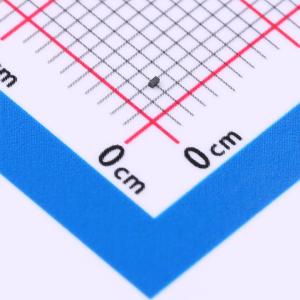

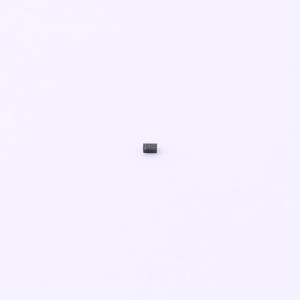

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3391ZCTFT-HXY
双向ESD 3.3V截止 峰值浪涌电流：4.5A
- 描述
- 此款静电和浪涌保护器件属于TVS/ESD保护系列，设计用于精密电子设备的信号线保护。其IPP（峰值脉冲电流）为4安培，确保在遇到较大瞬态电流时仍能稳定工作；VRWM（最大反向工作电压）为3.3伏特，适用于低电压应用场景，提供有效防护而不影响电路正常运作。电容CJ仅为0.55皮法，对信号完整性影响极小，特别适合高速数据传输线路。作为1通道Bi双向类型，它能够保护单一线路免受双向瞬态电压威胁，同时保持极低的插入损耗和出色的响应速度，确保被保护电路的安全与可靠。
- 商品型号
- RCLAMP3391ZCTFT-HXY
- 商品编号
- C42416657
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 96W | |
| 击穿电压(VBR) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
飞法级双向静电放电保护二极管，采用无引线超小型DFN0603-2L表面贴装塑料封装，设计用于保护单条信号线免受静电放电和其他瞬态事件的损害。其极低的电容、高静电放电最大额定值以及超小型封装的组合，使其成为高速数据线保护和天线保护应用的理想选择。
商品特性
- 超小型表面贴装封装
- 单线双向静电放电保护
- 飞法级电容：典型值CJ = 0.7pF
- 符合以下标准：IEC 61000-4-2（静电放电）抗扰度测试，空气放电：±8kV，接触放电：±15kV
- 符合RoHS标准
应用领域
- 超高速数据线
- 高灵敏度接口线
- 便携电子、通信、消费和计算设备中的通用接口线
