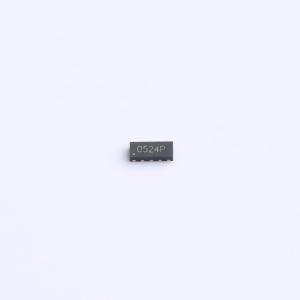

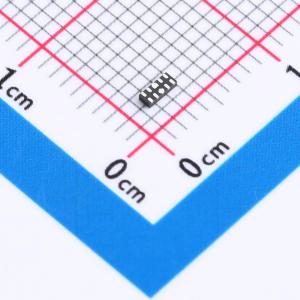

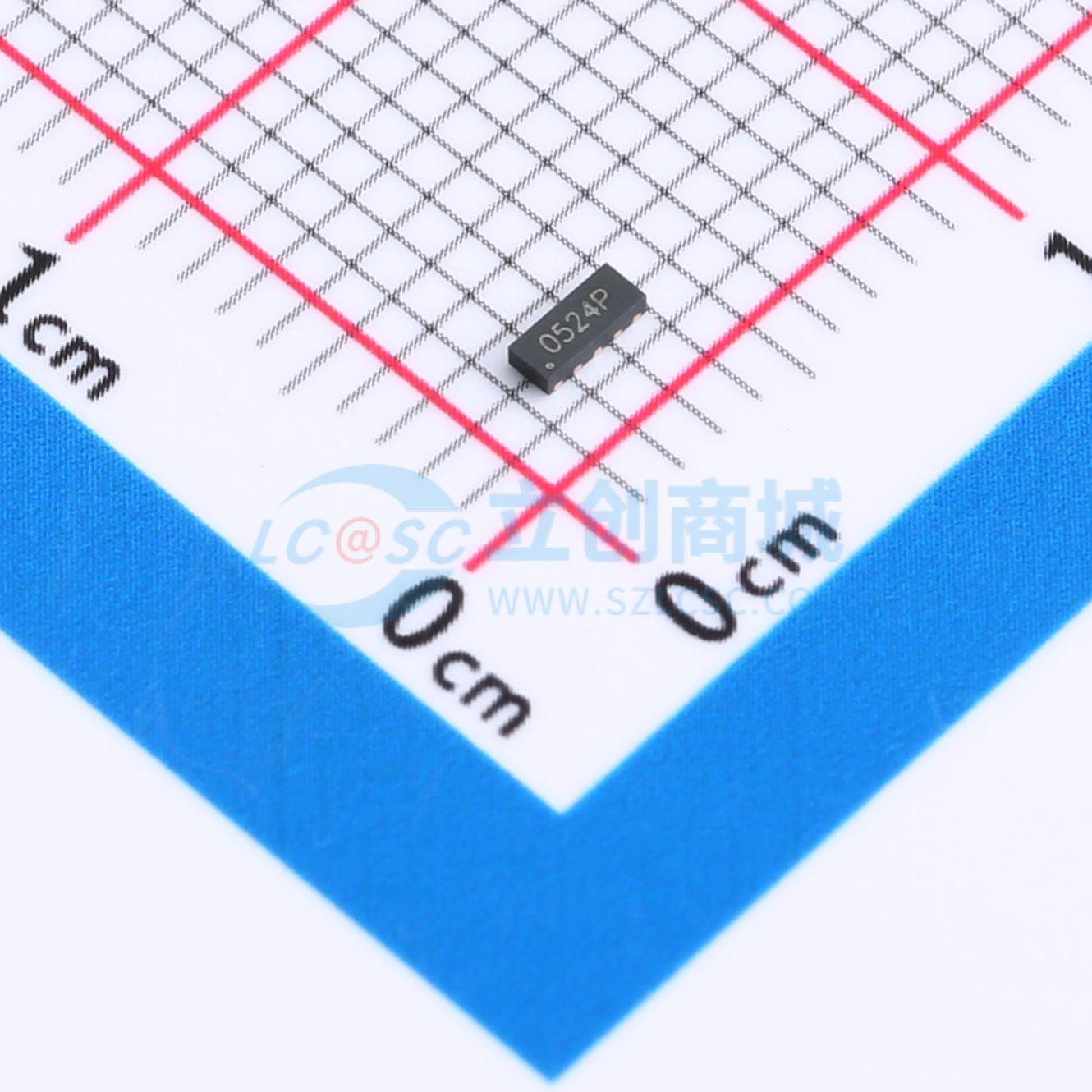

CTLTVS5-4-HXY

单向ESD 5V截止峰值浪涌电流：4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款静电和浪涌保护器件（TVS/ESD）设计用于提供精准的电路保护，具备3A峰值脉冲电流（IPP）承载能力，在工作电压（VRWM）5V下确保稳定性能。其极低的结电容（CJ）仅为0.3pF，几乎不影响信号完整性，适合高速数据线防护。该器件采用4通道线路设计，单向（Uni）类型适用于多种电子设备接口，能够有效防止因静电放电和瞬态电压波动造成的损害，保障设备运行的安全性和可靠性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: CTLTVS5-4-HXY
商品编号: C42416227
商品封装: DFN2510-10L
包装方式: 编带
商品毛重: 0.020134克(g)

商品参数

商品概述

CTLTVS5 - 4阵列是超低电容的ESD保护器件，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线路的敏感组件而设计，可防止由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压。CTLTVS5 - 4在I/O引脚之间的典型电容仅为0.30pF，这使其能够在超过3GHz的电路中使用而不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求，CTLTVS5 - 4可保护四条线路。CTLTVS5 - 4采用10引脚DFN2510 - 10L封装，通过允许走线直接穿过器件来进行PCB布局。小尺寸、低电容和高水平的ESD保护相结合，使其成为诸如HDMI、Display PortTM、MDDI和eSATA接口等应用的灵活解决方案。

商品特性

保护4条I/O线路
低工作电压：5V
低钳位电压，小于1ns
低电容：0.55pF（I/O到I/O）
典型响应时间
EC61000 - 4 - 2（ESD）±15kV（空气），±8kV（接触）
IEC61000 - 4 - 5（浪涌）4A（I/O到地）
无铅，符合RoHS标准

应用领域

高清多媒体接口（HDMI）
数字视频接口（DVI）
DisplayPortTM接口
MDDI端口
PCI Express
SATA和eSATA接口
高达480Mb/s的USB3.0和USB2.0
高达3.2Gb/s的IEEE1394
以太网端口：10/100/1000Mb/s

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	8.5V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	150W

	属性	参数值
	击穿电压(VBR)	6V
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
