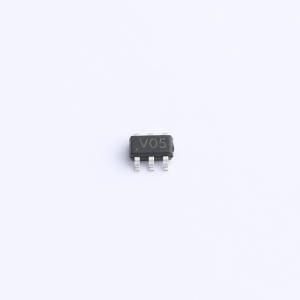

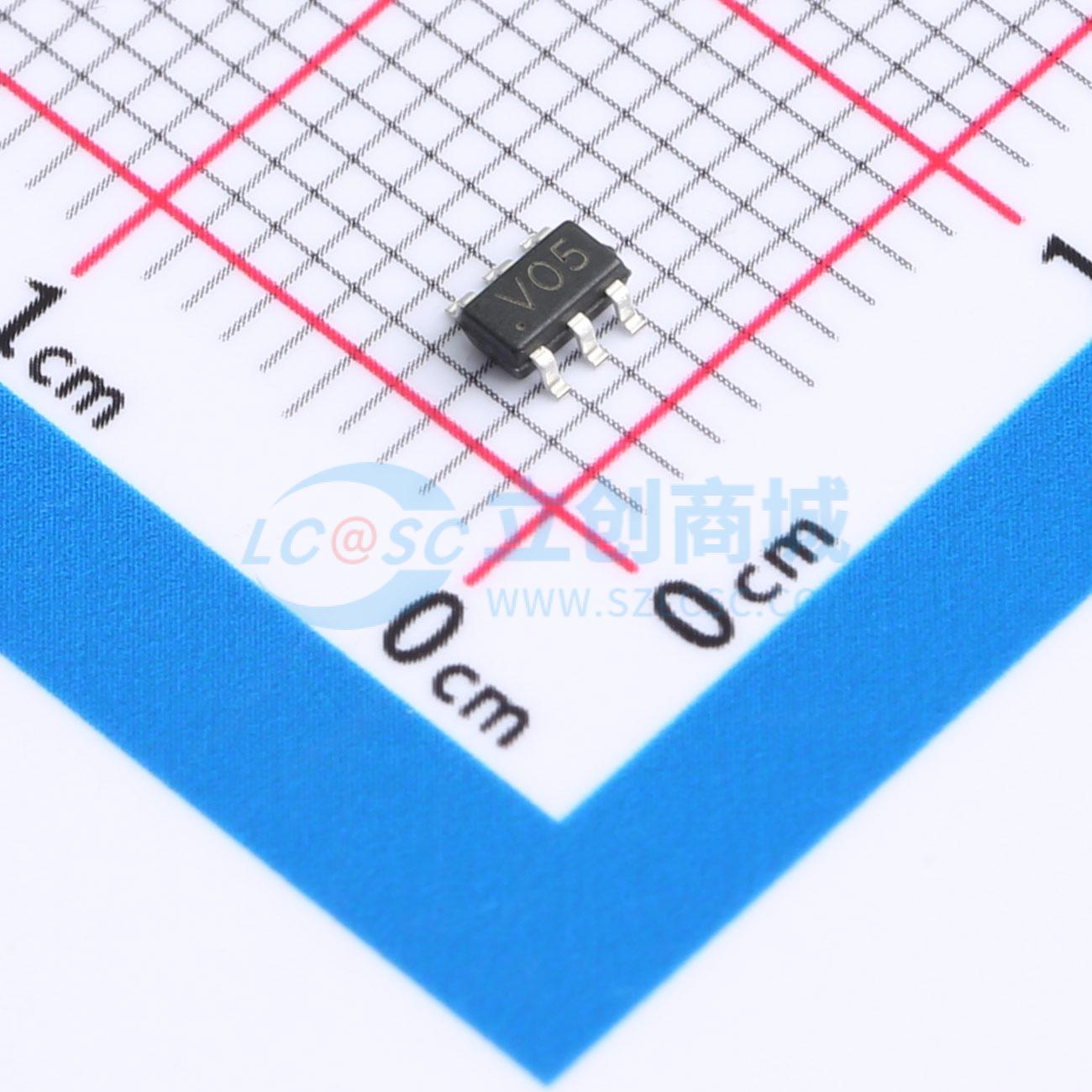

SRV05-4HTG-D-HXY

TVS 5V截止峰值浪涌电流：12A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款静电和浪涌保护器件（TVS/ESD）设计用于保障电子设备免受瞬态电压威胁。其峰值脉冲电流IPP可达12A，提供强大的过流保护能力；最大反向工作电压VRWM为6V，适用于低电压电路环境，确保稳定运行。器件的结电容CJ仅为1.5pF，对信号传输的影响极小，非常适合高速数据线路。4通道单向（Uni-directional）结构，能够有效应用于多种接口保护场合，如计算机周边、消费类电子产品等，为设备提供可靠的一侧保护，防止外部电压波动带来的损害。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: SRV05-4HTG-D-HXY
商品编号: C42416636
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.032667克(g)

商品参数

商品概述

SRV05-4HTG-D是一款低电容瞬态电压抑制器阵列，专为保护高速数据接口而设计。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响，并支持高速差分数据速率。它集成了四对低电容导向二极管和一个瞬态电压抑制二极管。该器件可提供符合IEC61000-4-2标准的±25kV接触放电静电放电保护，并能承受符合IEC61000-4-5标准的12A 8/20μs峰值脉冲电流。该产品采用SOT-23-6L封装，标准产品为无铅且无卤素。

商品特性

保护4条I/O线路
低工作电压：5 V
低钳位电压
超低电容：1.5 pF
典型响应时间 < 1 ns
符合IEC61000-4-2标准：±25 kV空气放电，±25 kV接触放电
符合IEC61000-4-5标准浪涌：4 A
符合IEC61000-4-5标准浪涌：17 A
符合RoHS标准

应用领域

机顶盒
数字电视
笔记本电脑/台式机
电子销售点终端
USB 2.0
HDMI 1.3/1.4
LVDS
SATA
10/100/1000以太网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	16V；9V
	峰值脉冲电流(Ipp)	12A@8/20us
	击穿电压(VBR)	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1.5pF
