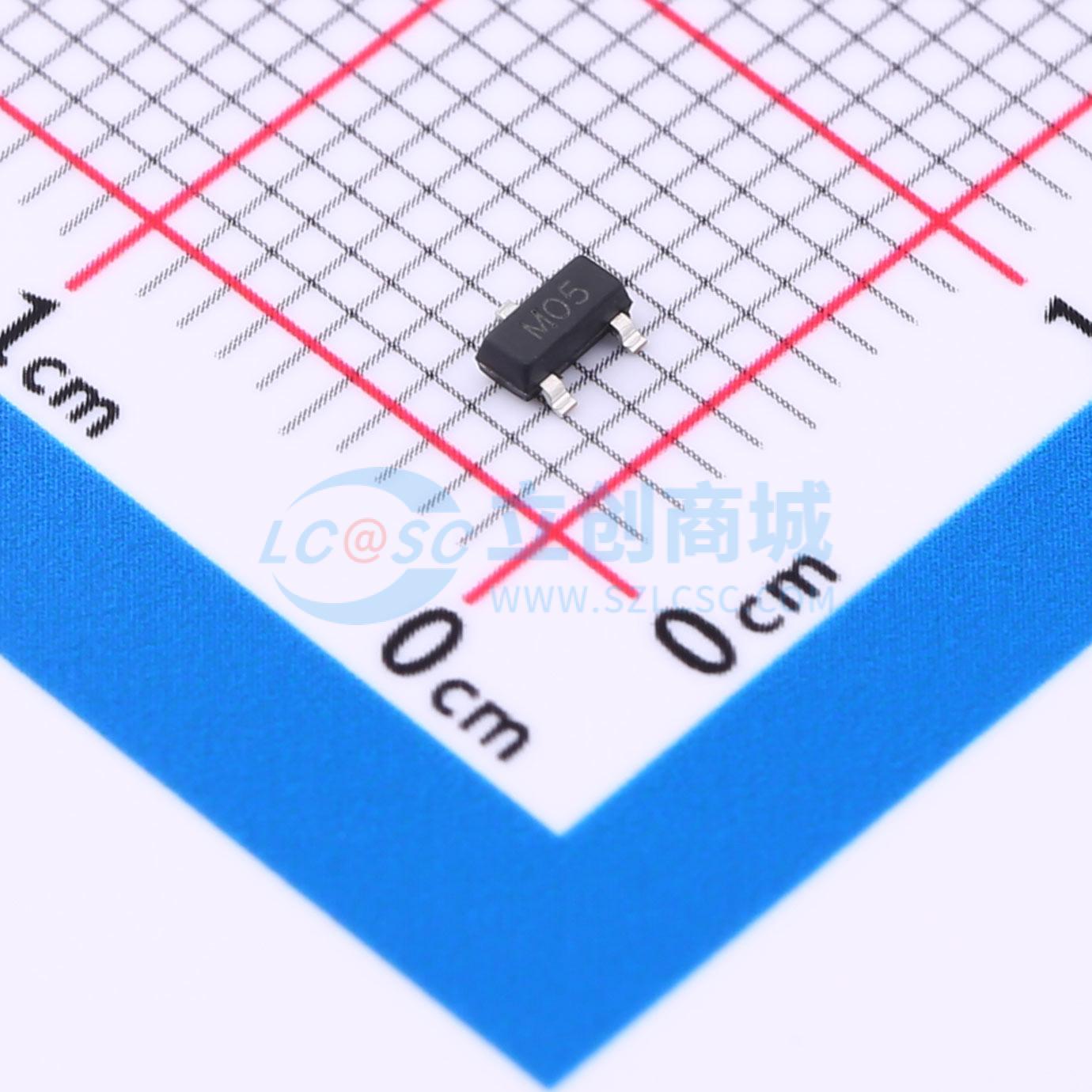

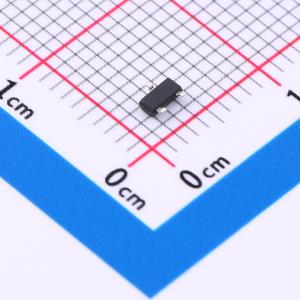

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-0502U-HXY
单向ESD 5V截止 峰值浪涌电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款静电和浪涌保护器件（TVS/ESD）设计用于2通道线路，提供单向（Uni-directional）保护。其峰值脉冲电流承载能力（IPP）高达10安培，能有效应对瞬时高电流冲击。反向工作电压（VRWM）设定为5伏特，在不超过此电压的情况下，设备可以保持稳定运行。结电容（CJ）为60皮法（pF），在确保电路保护的同时，尽量减少了对信号完整性的影响。该元件适用于需要可靠过压保护的电子设备中，特别适合于防止由静电放电和其他瞬态电压事件引起的损害，保障内部电路的安全与稳定运作。这种保护组件是实现高效、紧凑电路设计的理想选择。
- 商品型号
- CDSOT23-0502U-HXY
- 商品编号
- C42416642
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 130W | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
