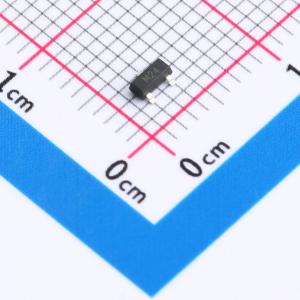

STS232240U301-HXY
单向ESD 24V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此静电和浪涌保护器件，属于TVS/ESD防护系列，设计用于电路保护。其IPP最大脉冲峰值电流可达2安培，确保在面对瞬时高电流冲击时提供有效防护。反向工作电压VRWM为24伏特，适合应用于需稳定电压环境的设备中。电容CJ低至25皮法，有助于保持信号完整性的同时提供保护。该器件采用单向（Uni-directional）结构，适用于需要定向保护的线路。它具备双通道特性，可以同时保护两条独立线路免受过电压事件的影响，保障电子系统的稳定运行。
- 商品型号
- STS232240U301-HXY
- 商品编号
- C42416228
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.024161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
