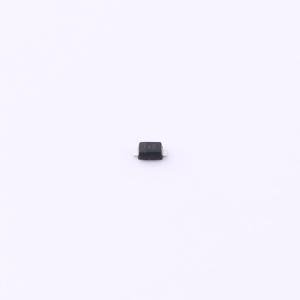

温馨提醒：图片仅供参考，商品以实物为准
HPESD3V3S1BA
双向ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此款静电和浪涌保护器件（TVS/ESD），具备IPP 9A的脉冲电流承受能力，确保在遭遇瞬时高电流时仍能稳定工作。其VRWM为3.3V，适合应用于低工作电压环境，维持系统的持续稳定性。该器件的电容CJ仅为15pF，有助于减少信号延迟和失真，保持数据传输的完整性。作为1通道Bi双向类型的保护元件，它能够有效抵御双向的电压突变，提供全面的静电和浪涌防护。此产品适用于各类对保护性能有严格要求的电子设备接口，如个人电子产品和通信装置等。
- 商品型号
- HPESD3V3S1BA
- 商品编号
- C42416223
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
采用超小扁平引脚SOD - 523塑料封装的低电容双向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 超低电容15 pF（典型值）
- 反向关断电压：最大3.3V
- 低漏电流：纳安级别
- 响应时间通常 < 1 ns
- 符合IEC61000 - 4 - 2 4级ESD保护标准
应用领域
- 高速数据线
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
