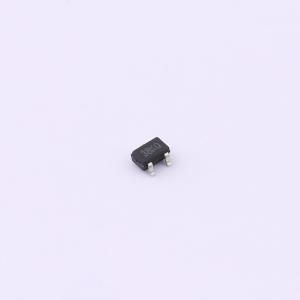

温馨提醒：图片仅供参考，商品以实物为准
SI1304BDL(ES)
N沟道 耐压:60V 电流:360mA
- 描述
- SI1304BDL(ES) 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷的情况下实现出色的导通电阻 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SI1304BDL(ES)
- 商品编号
- C42412341
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.031433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 360mA | |
| 导通电阻(RDS(on)) | 1.5Ω@10V | |
| 耗散功率(Pd) | 236mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 650pC@4.5V | |
| 输入电容(Ciss) | 25pF | |
| 反向传输电容(Crss) | 2.2pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 9.7pF |
商品概述
SI1304BDL(ES)是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品SI1304BDL(ES)为无铅产品。
商品特性
- 60V,RDS(ON) = 1.5 Ω(典型值),VGS = 10 V
- RDS(ON) = 1.6 Ω(典型值),VGS = 4.5 V
- 采用沟槽MOSFET技术
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
