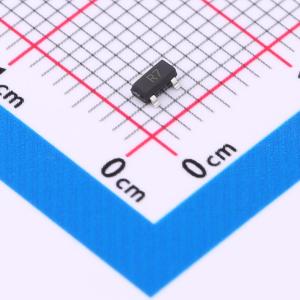

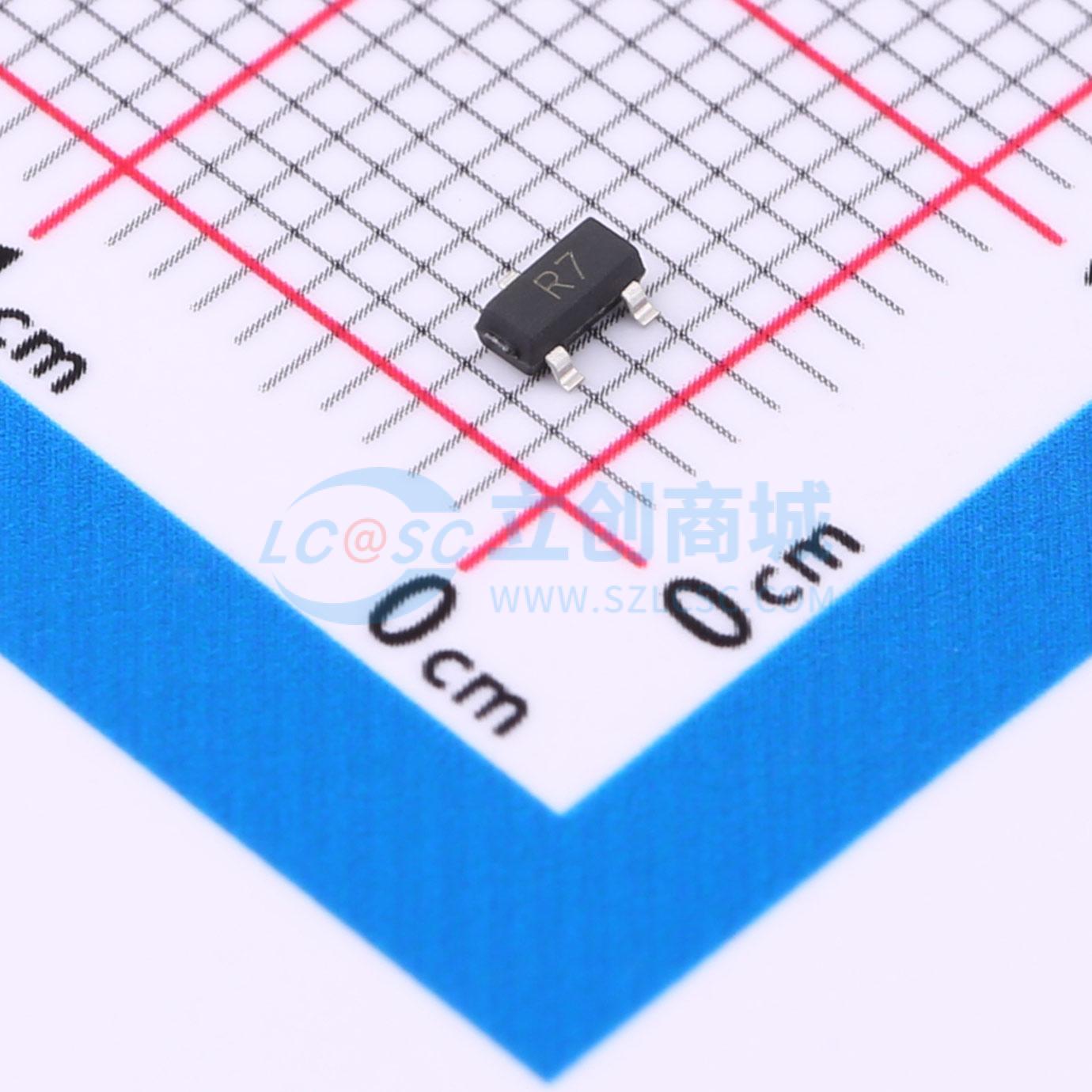

温馨提醒：图片仅供参考，商品以实物为准
IRLML9301TRPBF(ES)
P沟道 耐压:30V 电流:3.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- IRLML9301TRPBF(ES)是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的导通电阻RDS(ON)。该器件适用于DC - DC转换、电源开关和充电电路
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- IRLML9301TRPBF(ES)
- 商品编号
- C42412345
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.8A | |
| 导通电阻(RDS(on)) | 46mΩ@10V；62mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 6.5nC@10V | |
| 输入电容(Ciss) | 550pF | |
| 反向传输电容(Crss) | 63pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 75pF |
商品概述
IRLML9301TRPBF(ES)是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品IRLML9301TRPBF(ES)为无铅产品。
商品特性
- 30 V,在VGS = -10 V时,RDS(ON) = 46 m Ω(典型值)
- 在VGS = - 4. 5 V时,RDS(ON) = 62 m Ω(典型值)
- 快速开关
- 高密度单元设计,实现低导通电阻RDS(on)
- 材料:无卤
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
-PWM应用-负载开关-便携式/台式电脑的电源管理-DC/DC转换
