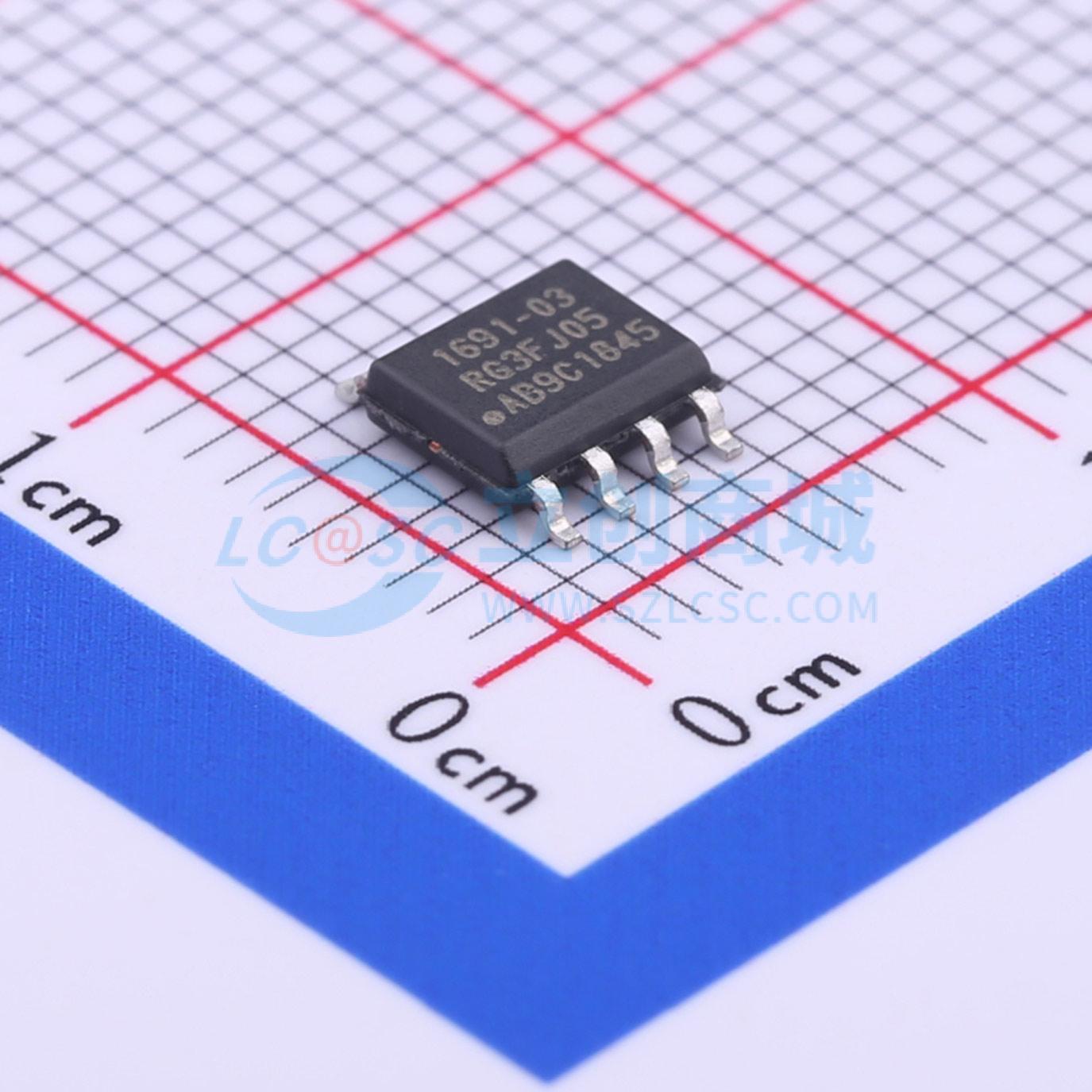

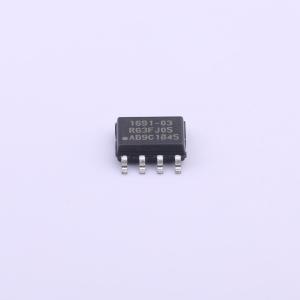

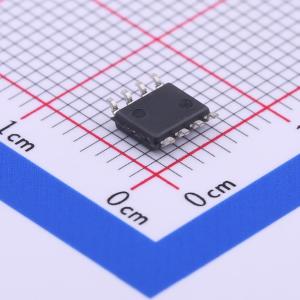

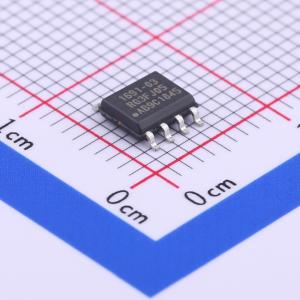

IW1691-03-B9
IW1691-03-B9
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW1691-03-B9
- 商品编号
- C424978
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 30kHz~130kHz；130kHz~140kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 526mW | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PFM 调制；QR | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
iW1691是一款高性能AC/DC电源控制器，采用数字控制技术构建峰值电流模式PWM反激式电源。该器件在重载时以准谐振模式工作，可实现高效率，并具备一系列关键的内置保护功能，同时减少外部元件数量，简化EMI设计并降低总体物料成本。iW1691无需次级反馈电路，即可实现出色的线性和负载调节。它还无需环路补偿元件，即可在所有工作条件下保持稳定性。逐脉冲波形分析使环路响应比传统解决方案快得多，从而改善动态负载响应。内置电流限制功能可在宽输入电压范围的通用离线应用中实现优化的变压器设计。 轻载时的超低工作电流确保iW1691非常适合针对平均效率和待机功率最新监管标准的应用。
商品特性
- 初级侧反馈无需光隔离器，简化设计
- 准谐振操作，实现最高整体效率
- EZ-EMI设计，轻松满足全球EMI标准
- 高达130 kHz的开关频率，可减小适配器尺寸
- 内置电缆压降补偿
- 输出电压调节精度极高
- 无需外部补偿元件
- 符合CEC/EPA空载功耗和平均效率法规
- 内置带初级侧反馈的输出恒流控制
- 低启动电流（典型值10 μA）
- 内置软启动
- 内置短路保护和输出过压保护
- 可选交流线路欠压/过压保护
- 轻载时PFM操作
- 电流检测电阻短路保护
- 过温保护
应用领域
- 手机、PDA、数码相机的AC/DC适配器/充电器
- 消费电子产品的AC/DC适配器
