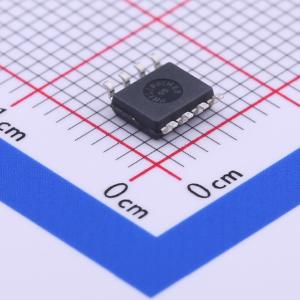

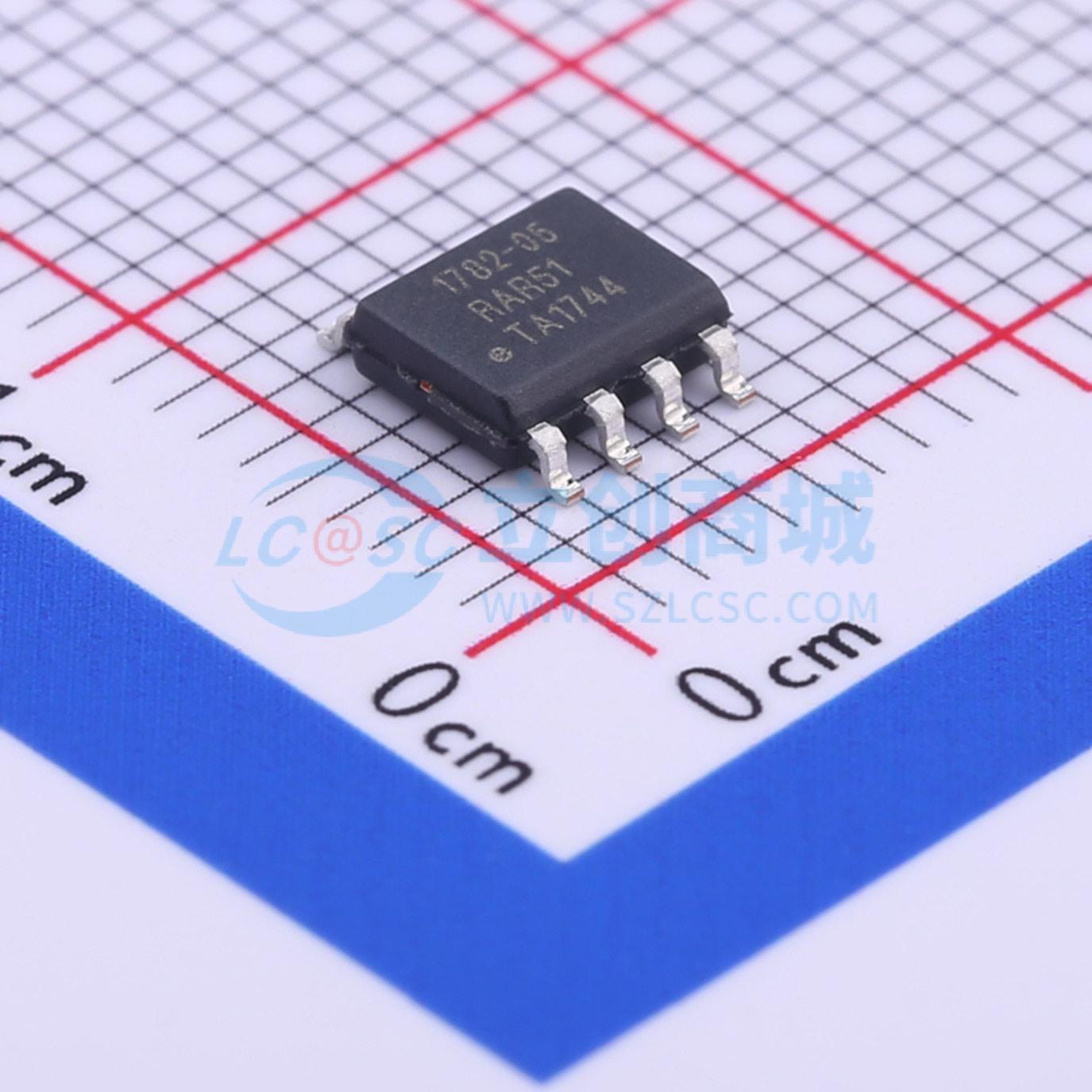

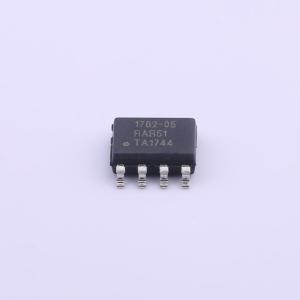

IW1782-05

iW1782 是一款高性能的 AC/DC 快速充电电源控制器，采用数字控制技术构建峰值电流模式 PWM 反激式电源。该器件工作在准谐振模式，以提供高效率和一系列关键的内置保护功能。iW1782 无需传统的次级反馈电路，即可实现精确的多级恒压和多级恒流调节。它还无需环路补偿组件，同时能在所有工作条件下保持稳定性。 iW1782 经过优化，可与 Dialog 的 iW636 次级侧控制器配合使用，支持高通快速充电 3.0（QC3.0）技术，以实现移动设备（MD）请求时快速平稳的电压转换。与 iW636 配对使用时，iW1782 可省去初级侧的分立解码器，减少外部组件数量并简化系统设计。iW636 可通过一个光耦合器与 iW1782 通信，传输所有必要的快速充电信息，包括输出电压请求、输出电流限制、输出电压下冲和输出过压。 Dialog 创新的专有技术确保采用 iW636 和 iW1782 设计的电源能够为 QC2.0 和其他专有协议提供 5V/9V/12V 输出电压配置，并为 QC3.0 提供 3.6V 至 12V 以 200mV 为增量的输出电压，用户可选择各种输出电流限制组合。此外，在典型的 AC/DC 快速充电适配器设计中，该芯片组在 5V2A 输出设置下可实现小于 10mW 的空载功耗和快速的动态负载响应。

• 支持高通快速充电 3.0（QC3.0）等快速充电技术，以 200mV 为增量提供 3.6V 至 12V 输出电压，用户可选择各种输出电流限制组合
• 专有的次级到初级数字通信和内置解码器省去了分立解码器，显著简化了系统设计
• 单个光耦合器传输所有快速充电信息：输出电压请求、输出电流限制、输出电压下冲和过压保护
• 通过初级侧反馈和控制实现精确的多级恒压和多级恒流调节
• 超低空载功耗，系统成本最低（使用肖特基二极管整流器，在 230VAC、典型 5V2A 设置下小于 10mW；使用同步整流器，在 230VAC、典型 5V2A 设置下小于 20mW）
• 通过次级侧负载瞬态检测实现快速动态负载响应（DLR）
• 专有的优化负载自适应最大恒定频率 PWM 开关与准谐振操作相结合，实现最佳尺寸、效率和共模噪声性能
• 多模式 PWM/PFM 控制提高了各种负载条件下的效率
• 用户可配置的 4 级电缆压降补偿，与输出电压无关
• EZ-EMI 设计提高了可制造性
• 内置单点故障保护，防止输出短路（包括软短路和半短路）、输出过压和输出过流
• SmartDefender 智能打嗝技术通过在故障条件下有效降低平均输出功率且不锁存，帮助解决电缆和连接器软短路问题
• 用户可配置的外部关断控制
• 在整个工作范围内无 audible noise

• 用于智能手机、平板电脑和其他便携式设备（3.6V - 12V，1A - 3A）的快速充电 AC/DC 适配器。
