IW661-00

iW661是一款用于三星自适应快速充电（AFC）的AC/DC次级侧组合控制器，该单芯片集成了USB接口、次级到初级数字通信和同步整流功能。 iW661可对支持AFC的移动设备（MD）进行快速充电。iW661 - 11还支持高通快速充电2.0（QC 2.0），并能自动区分AFC和QC 2.0协议。它位于AC/DC电源的次级侧，可使适配器配置为多级输出电压和电流。 iW661采用Dialog专有的次级到初级数字链路（DLNK）通信技术。当与Dialog的初级侧控制器iW1791配对使用时，iW661通过单个光耦合器传输快速充电所需的所有信息，包括输出电压请求、输出电流限制、输出电压下冲、输出过压以及故障和复位信号。 iW661也是一款先进的同步整流器（SR）控制器，集成了MOSFET驱动器，可使不连续模式反激式转换器高效运行。该器件与外部功率MOSFET配合使用，取代反激式转换器次级侧的主整流二极管，通过降低次级侧传导损耗来提高效率。Dialog的数字自适应关断控制技术可将关断死区时间降至最低，无需在传统同步整流器中通常与同步MOSFET并联的额外肖特基二极管。 此外，iW661实现了Dialog专有的D - 阻抗检测和D +/D - 过压保护（OVP），以解决输出电缆和连接器中的软短路问题，这些问题可能由电缆连接器与插座之间连接不良或松动、USB连接器污染或电缆磨损等原因引起，并提供防损坏保护。iW661可用于Dialog的初级侧控制AC/DC系统，以实现快速电压转换、低空载功耗和快速动态负载响应。

• 专有的次级到初级数字通信通过单个光耦合器传输快速充电所需的所有信息：输出电压请求、输出电流限制、输出电压下冲、过压保护以及其他故障和复位信号
• 用于同步整流（SR）时序控制的无损MOSFET VDS感应，具备数字自适应关断控制
• 优化的5V MOSFET栅极驱动器
• 高达100V的高压漏极感应，无需额外的外部钳位电路
• 支持三星AFC，实现多级输出电压和电流
• 向后兼容USB电池充电器规范修订版1.2（USB BC1.2）专用充电端口（DCP）
• iW661 - 11支持高通快速充电2.0 A类高压专用充电端口（HVDCP），电压配置为5V和9V，并能自动区分AFC和QC 2.0
• 专有的D - 阻抗检测和D +/D - 过压保护（OVP）解决输出电缆和连接器中的软短路问题，并提供防损坏保护
• 可通过内置开关或外部开关，在移动设备拔下时从高压快速放电至5V，或根据请求从高电压电平快速放电至较低电平
• 智能低功耗模式可实现<20mW的空载功耗
• 片上温度感应电路

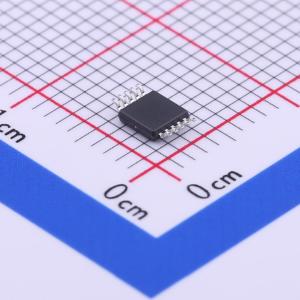

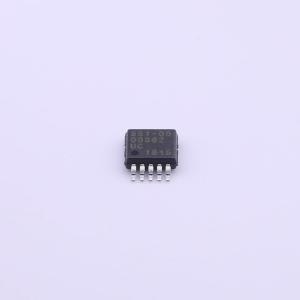

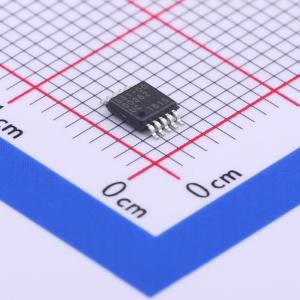

• 10引脚MSOP封装

• 用于智能手机、平板电脑和其他便携式设备的AFC AC/DC适配器
