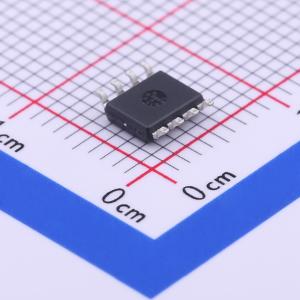

IW350-00
SSL接口控制器，适用于模拟（0 - 10V）、PWM和电阻调光，可消除光耦延迟
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW350-00
- 商品编号
- C425082
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 15V~60V | |
| 开关频率 | 100Hz~5kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 100% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | - | |
| 工作温度 | - | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品特性
- 15V至60V工作电压
- 三合一调光接口
- 0-10V PWM调光
- 0-10V线性调光
- 单电阻调光
- 调光类型 - 自动检测
- PWM或直流输入调光信号
- 0%至100% PWM输出
- 1% PWM占空比容差
- 通过外部电容选择频率范围
- 独特的占空比驱动以考虑非线性光耦延迟
- SOIC-8封装
- 外部电阻配置
- 可编程最大调光电压：8.5V、9V、9.5V和10V
- 可编程最小占空比：1%、3%、5%和10%
- 可编程关断阈值：0.5V、0.6V、0.7V和0.8V
- 可编程PWM输出频率范围：100Hz至5kHz
- 集成电流源用于驱动0-10V调光器
- 低功耗关断模式
- 集成光耦驱动器用于隔离应用
应用领域
- 0-10V LED调光应用
- 三合一LED驱动接口芯片（0-10V线性、0-10V PWM和R调光）LED驱动调光应用
