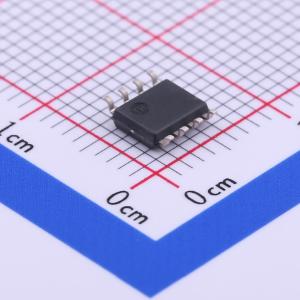

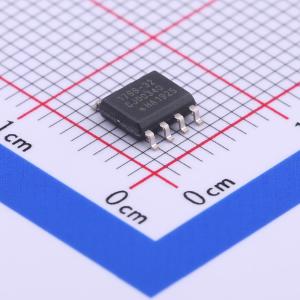

IW1799-32B

iW1799是一款高性能AC/DC电源控制器，适用于快充应用，支持高分辨率电压/电流控制。该器件可支持功率等级达45W及以上的高功率应用，且能支持10mV的电压阶跃请求。它采用Dialog的PrimAccurate™技术，以减少外部元件数量并简化系统设计。该器件工作在准谐振模式下，以实现高效率，同时还具备一系列关键的内置保护功能。iW1799无需传统的次级反馈电路，即可实现精确的多级恒压和多级恒流调节。它还无需环路补偿元件，同时能在所有工作条件下保持稳定性。 iW1799经过优化，可与Dialog采用专有数字链路（DLNK）技术的次级侧控制器配合使用。iW1799与基于DLNK的次级侧控制器芯片组共同作用，可实现各种快充协议，如USB Power Delivery（USB PD）、高通Quick Charge 2.0和3.0（QC2.0和QC3.0）技术、华为Fast Charge（FCP）和Super Charge（SCP）技术等，以根据移动设备（MD）的请求实现快速平稳的电压转换。iW1799和Dialog兼容的次级侧控制器使用DLNK通信协议，用于从次级向初级传输输出电压请求、输出电流限制、输出电压欠压和过压信息。iW1799还可为不同应用提供独特的保护功能，如VIN过压保护（OVP）或X电容放电功能。 iW1799在典型的5V输出设置下，可提供小于75mW的空载功耗，且有充足的余量。通过可选的外部有源启动DFET，空载功耗可降至小于20mW。 Dialog的创新专有技术确保了采用iW1799和Dialog次级侧控制器设计的电源，可为USB PD提供3.3V至21V的输出电压配置，为QC2.0提供5V/9V/12V的输出电压，为QC3.0提供以200mV为增量、3.6V至12V的输出电压，为华为FCP提供5V/9V的输出电压，为华为SCP和其他专有协议提供3V至5.5V的输出电压。

• 支持45W及以上的应用电路设计
• 支持USB PD可编程电源（PPS）或其他专有快充协议所需的10mV DLNK电压阶跃请求
• RC充电VCC技术可在230VAC和5V输出电压设置下，实现超低空载功耗（<75mW），且有充足的余量
• 通过外部有源启动电路，可实现（在230VAC/5VOUT时）小于20mW的空载功耗
• 高VCC引脚电压额定值无需外部VCC LDO
• 通过初级侧反馈和控制实现精确的多级恒压和多级恒流调节
• 专有优化的负载自适应最大恒定频率PWM开关与准谐振操作相结合，实现最佳尺寸、效率和共模噪声性能
• 通过次级侧接口电路，向后兼容QC2.0/3.0、华为FCP/SCP和其他专有快充协议
• 多模式PWM/PFM控制可提高各种负载条件下的效率
• 在整个工作范围内无 audible noise
• 用户可独立于输出电压配置4级电缆压降补偿
• 通过单个光耦实现专有次级到初级的数字通信，传输所有快充信息：
  • 输出电压请求
  • 输出电流限制
  • 输出电压欠压检测，实现快速动态负载响应
  • 过压保护
• EZ-EMI设计提高可制造性
• 内置单点故障保护，防止输出短路（包括软短路和半短路）、输出过压和输出过流
• 先进的故障控制技术可有效解决电缆和连接器软短路问题，在故障条件下有效降低平均输出功率，且无需锁存
• 具备内部OTP和外部关断控制的双重过温保护
• DET引脚提供VIN OVP或X电容放电保护

• 用于智能手机、平板电脑和其他便携式设备的快速充电AC/DC适配器。
