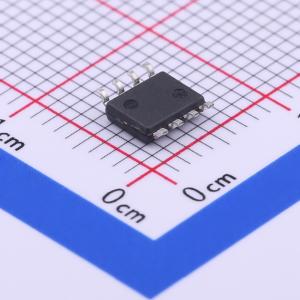

IW1788-46

iW1788是一款高性能AC/DC控制器，采用先进的数字控制技术构建峰值电流模式PWM反激式电源，并且兼容联发科的Pump Express™ Plus快速充电协议。集成了PrimAccurate数字初级侧控制技术后，iW1788能够为需要低BOM成本、高性能解决方案的通用输入离线应用打造简单、元件数量少的电源。iW1788无需次级反馈电路和环路补偿元件，同时能实现出色的稳定性以及良好的线性和负载调节能力。 Pump Express Plus快速充电协议使智能手机与采用iW1788设计的壁式适配器之间能够进行通信。该高功率协议允许智能手机向控制器发送命令，将适配器的输出电压从默认的5V输出重新配置，以优化充电时间。内置的多级输出IV特性使设计人员能够在不牺牲性能的情况下减小外部变压器的尺寸。 iW1788与外部功率MOSFET配合使用，可实现高达36W的输出功率。该器件工作在准谐振模式下，以提供高效率，并集成了许多关键的内置保护功能，如EZ - EMI技术、逐脉冲波形分析以实现更快的动态负载响应，以及包括过温、过压和短路在内的全方位保护功能。 Dialog创新的专有技术使采用iW1788设计的电源能够提供配置好的输出电压3.6V - 4.8V（0.2V/步长）、5V、7V、9V、12V，并具备全面的内置输出电流限制组合。此外，在典型或符合Pump Express+的AC/DC适配器设计中，该芯片组在5V 2A输出设置下可实现小于30mW的空载功耗和快速的动态负载响应。

• 兼容联发科Pump Express™ Plus快速充电协议
• 适用于输出功率高达36W应用的通用输入离线控制器
• 低空载功耗，系统成本优化（使用非同步整流器变体和有源启动器件，在典型5V 2A设置、230VAC下小于30mW；使用非同步整流器变体和电阻式启动，在典型5V 2A设置、230VAC下小于50mW；使用同步整流器变体和有源启动器件，在典型5V 2A设置、230VAC下小于75mW）
• PrimAccurate™初级侧反馈无需光隔离器，简化设计
• 自适应多模式PWM/PFM控制提高效率
• 专有的优化79kHz最大PWM开关频率与准谐振操作相结合，实现最佳尺寸、效率和共模噪声性能
• 有源启动方案实现最快启动
• 在整个线性和负载范围内实现精确的恒压调节
• 用户可配置的5级电缆压降补偿提供设计灵活性
• EZ - EMI®设计提高可制造性
• 无需外部环路补偿元件
• 内置单点故障保护，防止输出短路、输出过压、输出过流、辅助绕组开路和电流检测电阻短路故障
• 专用引脚用于外部过温保护
• 精确的恒流控制实现输出电流限制和过载保护
• 内置过温保护
• SmartDefender™智能打嗝技术通过在故障条件下有效降低平均输出功率且不锁存，帮助解决电缆和连接器软短路问题
• 在整个工作范围内无 audible noise

• 用于手机、PDA、数码相机的紧凑型AC/DC适配器/充电器
• 支持智能手机快速充电的适配器
• 通用输入AC/DC适配器（5W - 36W）
